 Graf jest spójny jeżeli dla dowolnej pary wierzchołów grafu istnieje ścieżka je łącząca (z pominięciem skierowania łuków).

 Graf ważony jest to graf, a którym do łuków zostały przypisane pewne wagi $w_e, e \in E$.

Powyższe wagi mogą mieć charakter kosztu związanego z przepływem daną krawędzią, przy czym koszt należy rozumieć tu w sposób ogólny: może to być koszt finansowy, ale również czas lub odległość. Wagi mogą przyjmować również znaczenie przepustowości, a więc ograniczenia maksymalnego przepływu daną krawędzią. Generalnie graf może zawierać wiele wag dla pojedynczej krawędzi, ale typowymi parametrami sieci przepływowej są koszty i przepustowości krawędzi.

 Przepływem na łuku nazywamy przypisaną do łuku liczbę reprezentującą wielkość przesyłanego towaru.

 Wierzchołek $p$ nazywamy poprzednikiem wierzchołka $v$ jeżeli w grafie istnieje łuk $p,v)$. Zbiór wszystkich poprzedników wierzchołka $v$ oznaczmy przez $P_v$.

 Wierzchołek $s$ nazywamy następnikiem wierzchołka $v$ jeżeli w grafie istnieje łuk $v,s)$. Zbiór wszystkich następników wierzchołka $v$ oznaczmy przez $S_v$.

Dywergencją $b_v$ wierzchołka $v$ nazywamy $b_v=\sum_{s \in P_v} f_{sv} - \sum_{p \in P_v} f_{vp}$. Jeżeli $b_v> 0$ to wierzchołek $v$ jest źródłem. Jeżeli $b_v$ to wierzchołek $v$ jest ujściem.

Graf $H$ jest podgrafem grafu $G$ jeżeli zbiory wierzchołów i krawędzi $H$ są podzbiorami odpowiednio zbiorów wierzchołków i krawędzi $G$.

 Drzewem rozpinającym grafu $G$ nazywamy spójny podgraf, taki, że zawiera wszystkie wierzchołki z grafu $G$ oraz zawiera $n-1$ krawędzie, gdzie $n$ jest liczbą wierzchołów $G$.

Skojarzeniem nazywamy podzbiór krawędzi grafu $G$ taki, że krawędzie nie mają wspólnych wierzchołków. Maksymalne skojarzenie, to skojarzenie zawierające maksymalną liczbę krawędzi.

Pokryciem jest podzbiór wierzchołów takich, że wszystkie krawędzie są przylegające do co najmniej jednego wierzchołka z tego zbioru. Z minimalnym pokryciem mamy do czynienia, jeżeli liczba wierzchołków jest najmniejsza.

Graf jest dwudzielnym jeżeli możemy podzielić zbiór wierzchołków na dwa rozłączne podzbiory, takie że w każdym z tych podzbiorów nie ma krawędzi łączących wierzchołki w obrębie zbioru.

 Istnieje wiele sposobów reprezentacji sieci przepływowych. Macierz sąsiedztwa jest macierzą kwadratową w której kolumny i wiersze odpowiadają wierzchołkom grafu. Wartość 1 w wierszu $i$ i kolumnie $j$ oznacza krawędź skierowaną $(i,j)$. Innym sposobem reprezentacji jest przechowywanie dla każdego wierzchołka listy łuków wychodzących z tego wierzchołka. W programowaniu liniowym najczęściej wykorzystuje się macierz incydencji. Jej wiersze odpowiadają wierzchołkom, a kolumny odpowiadają łukom. Wartość 1 w wierszu $i$ oraz kolumnie $j$ oznacza początek łuku $j$ w wierzchołku $i$, zaś wartość -1 oznacza, że łuk $j$  kończy się w wierzchołku $i$. Jeżeli w sieci przepływowej wyróżnimy wierzchołek źródłowy $s$ oraz wierzchołek ujściowy $t$, to ograniczenia modelujące przepływ w sieci mogą przyjąć następującą postać:

$\sum_{z\in V} f_{v,z} - \sum_{u\in V} f_{u,v} = \left\{\begin{array}{rl} F& \textit{dla } v=s \\ 0&\textit{dla } v\in V\setminus\{s,t\}\\ -F&\textit{dla } v=t \end{array} \right.$

gdzie $F$ jest wielkością przepływu z $s$ do $t$, a $f_{u,v}\leq c_{uv}$ jest przepływem  po krawędzi $(u,v)$ ograniczonym przepustowością łuku $c_{uv}$.

W sieciach przepływowych formułuje się problemy typowe dla sieci przepływowych, w szczególności problem maksymalnego przepływu i problem przepływu minimalnokosztowego. Cała sztuka modelowania polega na „zakodowaniu” problemu, który chcemy rozwiązać w pojęciach ze świata sieci przepływowych. Najpierw dokonujemy więc pewnego mapowania problemu do problemu w sieci przepływowej. Następnie rozwiązujemy odpowiedni problem w sieci przepływowej. Uzyskany w ten sposób wynik dekodujemy z przestrzeni pojęć sieci przepływowej do domeny wyjściowego problemu. Dlatego istotne jest jednoznaczne i poprawne określenie parametrów sieci przepływowej, zazwyczaj przepustowości i kosztów łuków, oraz wskazanie problemu do rozwiązania na sieci. Przedstawimy teraz dwa kluczowe problemy rozwiązywane w sieciach przepływowych.

Problem maksymalnego przepływu

Problem polega na znalezieniu maksymalnego przepływu od wierzchołka źródłowego $s$ do wierzchołka ujściowego $t$. W problemie tym muszą zostać zdefiniowane przepustowości krawędzi, natomiast nie są wykorzystywane koszty.

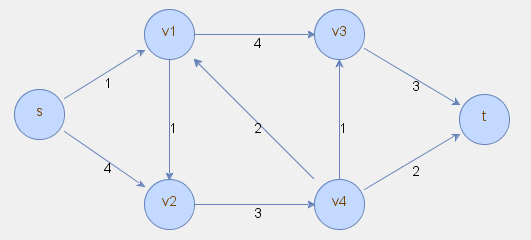

Poniżej znajduje się przykładowa sieć przesyłowa dla problemu maksymalnego przepływu.

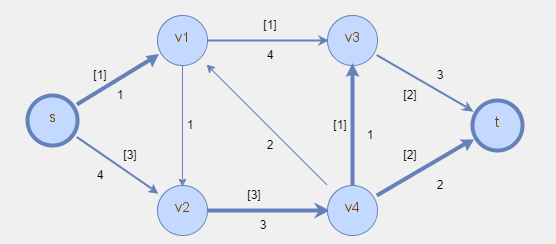

Rozwiązanie problemu maksymalnego przepływu zostało zaznaczone poniżej w postaci przepływów podanych w nawiasach kwadratowych.

Problem maksymalnego przepływu można rozwiązywać np. algorytmem Forda-Fulkersona. Dla całkowitoliczbowych przepustowości algorytm ten znajduje rozwiązanie całkowitoliczbowe w skończonej liczbie iteracji. Ponieważ w niniejszym materiale skupiamy się na modelowaniu, czytelnika chcącego poznać szczegóły algorytmu odsyłamy do pozycji bibliograficznych.

Model programowania liniowego dla problemu maksymalnego przepływu jest następujący:

$\max F$

$\sum_{v \in V} f_{sv} -F =0$

$\sum_{u\in V} f_{vu} - \sum_{u\in V} f_{uv} = 0 \quad v \in V, v \ne s, v \ne t$

$0 \leq f_{uv} \leq c_{uv} \quad (u,v) \in E$

Z maksymalnym przepływem wiąże się pojęcie minimalnego przekroju.

Przekrojem grafu $G=(V,E)$ nazywamy podział łuków na dwa rozłączne podzbiory $S$ oraz $T= V \setminus S$. Przepustowość przekroju $(S,T)$ to suma przepustowości wszystkich łuków łączących wierzchołki $s \in S$ z wierzchołkami $t \in T$.

Wartość dowolnego przepływu w sieci nie może być większa niż przepustowość dowolnego przekroju. W szczególności wartość maksymalnego przepływu w sieci $G$ jest równa przepustowości minimalnego przekroju w sieci $G$.

Minimalny przekrój może być wyznaczony np. w ramach ostatniej iteracji algorytmu Forda-Fulkersona, w której finalne znakowanie wierzchołków wyznacza ich podział na podzbiory $S$ i  $T$.

Problem najtańszego przepływu

Problem najtańszego przepływu wymaga zdefiniowania jednostkowych kosztów przepływ na łukach. Należy znaleźć przepływ o zadanej wielkości z węzła źródłowego $s$ do ujścia $t$ przy minimalnym sumarycznym koszcie przepływu.

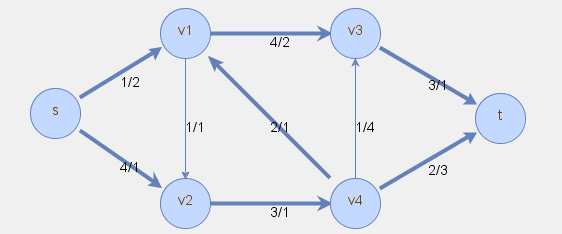

Poniżej znajduje się przykładowa sieć przesyłowa dla problemu najtańszego przepływu, gdzie pierwsza liczba z pary x/y oznacza przepustowość, a druga koszt.

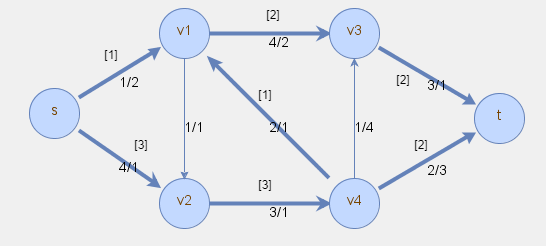

Rozwiązanie problemu najtańszego przepływu zostało zaznaczone poniżej w postaci przepływów podanych w nawiasach kwadratowych.

Problem najtańszego przepływu może być rozwiązywany uproszczoną metodą sympleks lub dedykowanymi algorytmami sieciowymi.

Model programowania liniowego dla problemu minimalnokosztowego przepływu $F$ jest następujący:

$\min \sum_{(u,v) \in E} \theta_{uv} f_{uv}$

$\sum_{v \in V} f_{sv} = F$

$\sum_{u\in V} f_{vu} - \sum_{u\in V} f_{uv} = 0 \quad v \in V, v \ne s, v \ne t$

$0 \leq f_{uv} \leq c_{uv} \quad (u,v) \in E$

Funkcja charakterystyczna i funkcja przynależności.

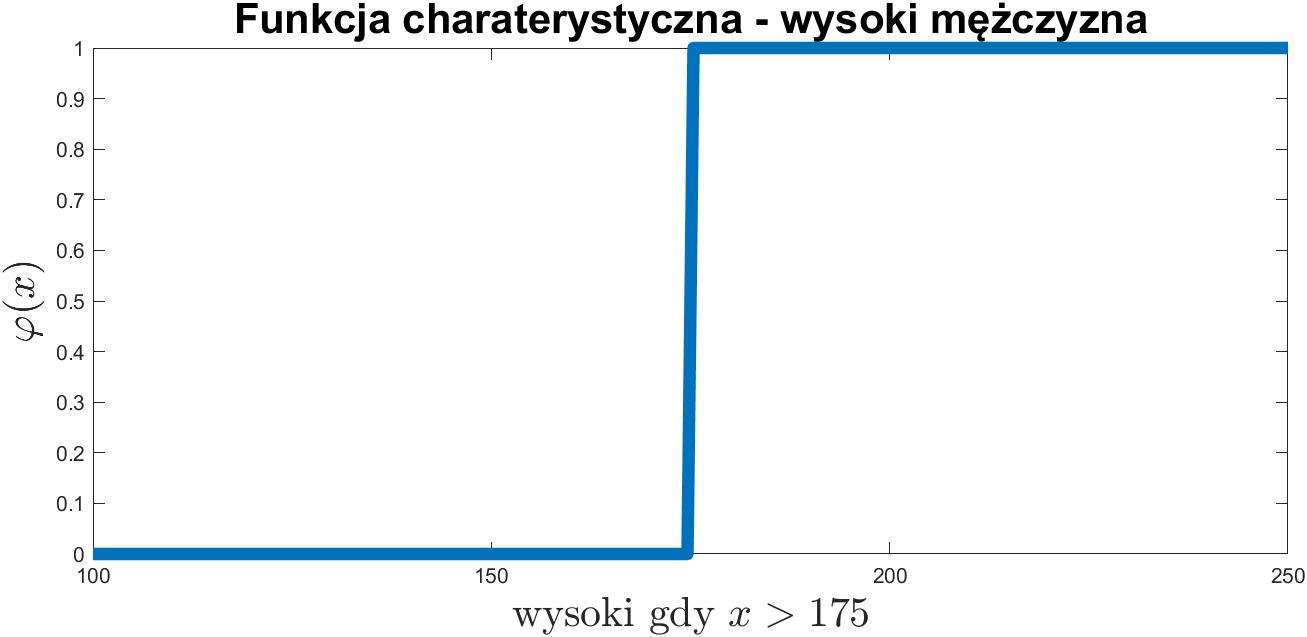

Funkcja charakterystyczna:

$\varphi_A: \mathbb{X} \mapsto \{0,1\}$

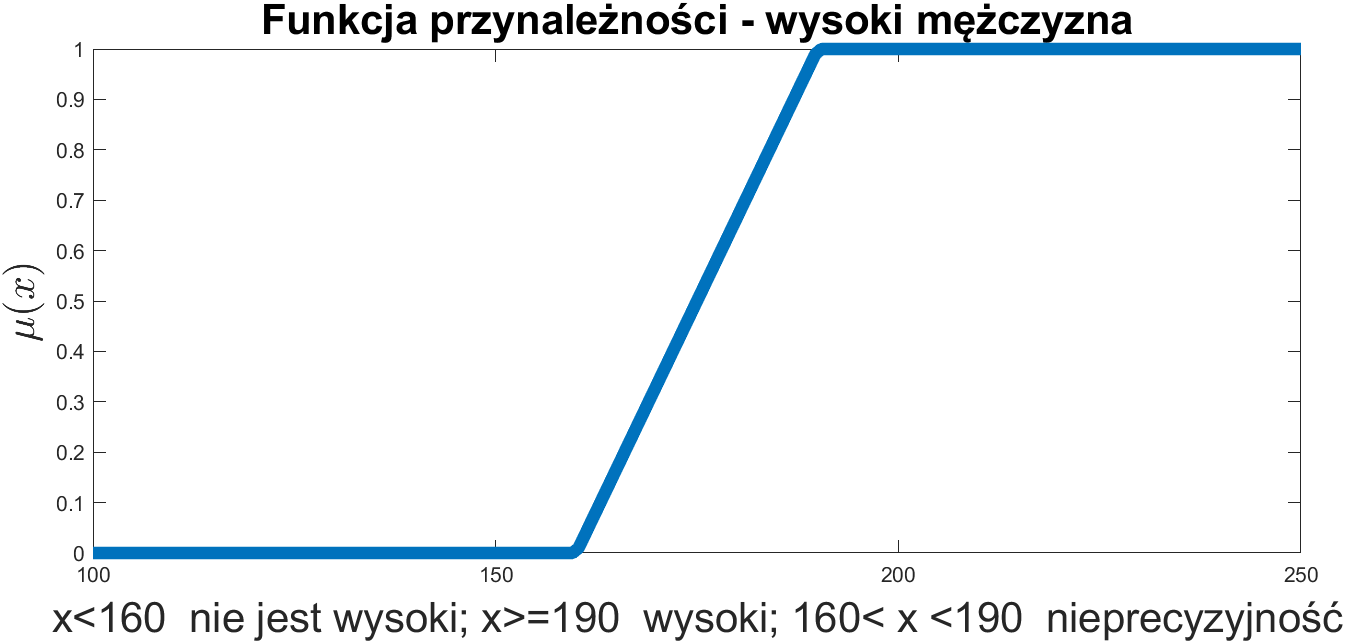

Funkcja  przynależności:

$\mu_A: \mathbb{X} \mapsto [0,1]$

$\mu _A(x)$ wyraża stopień przynależności  $x \in \mathbb{X}$ do zbioru rozmytego A:

• $\mu _A(x)  = 0$ oznacza, że x nie należy do zbioru A
• $\mu _A(x)  = 1$ oznacza, że x  należy do zbioru
• $\mu _A(x)  \in (0,1)$ oznacza stopień przynależności do zbioru A

Zbiór rozmyty

Zbiór rozmyty $A$ w przestrzeni rozważań $\mathbb{X}=\{x\}$ (czyli zbiór rozmyty $A$ w $\mathbb{X}$) jest zbiorem par:

$A = \{(\mu_A(x),x)\}$

Nośnik zbioru rozmytego (ang. support) $A$ w $\mathbb{X}$ jest zdefiniowany jako zbiór nierozmyty ( $\emptyset \subseteq supp A \subseteq \mathbb{X}$):

$supp A = \{x \in \mathbb{X}: \mu_A(x) > 0\}$

$\alpha$- przekrój zbioru rozmytego $A$ w $\mathbb{X}$ jest zdefiniowany jako zbiór nierozmyty:

$A_{\alpha} = \{x \in \mathbb{X}: \mu_A(x) >  \alpha \}, \quad \alpha \in (0,1]$

Rodzaje funkcji przynależności:

• Trójkątna funkcja przynależności
• Trapezoidalna funkcja przynależności
• Gausowska funkcja przynależności
• Dzwonowa funkcja przynależności
• Sigmoidalna funkcja przynależności

$\mu_(x,a,b,c)=\left\{\begin{array}{rcl} 0&& x < a\\ \frac{x-a}{b-a}&& a \leq x \leq b\\ \frac{c-x}{c-b}&& b \leq x \leq c\\ 0&& x > c \end{array} \right.$

Trapezoidalna funkcja przynależności:

$\mu_(x,a,b,c,d)=\left\{\begin{array}{rcl} 0&& x < a\\ \frac{x-a}{b-a}&& a \leq x \leq b\\ 1&&b \leq x \leq c\\ \frac{d-x}{d-c}&& c \leq x \leq d\\ 0&& x > d \end{array} \right.$

Gausowska funkcja przynależności

$\mu_(x,\sigma,c)= \exp(\frac{-(x-c)^2}{2 \sigma^2})$

Funkcja sigmoidalna

$\mu(x,a,b) = \frac{1}{1+  e^{-a(x-b)}}$
