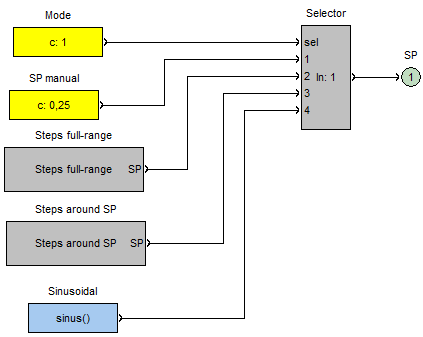

Aby ułatwić pracę z symulatorem, szczególnie na początku, w symulatorze dodano blok generowania predefiniowanych przebiegów wartości zadanej. Schemat generatora pokazano na rysunku poniżej.

Użytkownik ma możliwość wyboru następujących trybów generowania wartości zadanej (sygnał SPmode):

• 1 - wartość ustawiana „ręcznie” przez użytkownika poprzez sygnał SPman,
• 2 – predefiniowane skoki (losowe) w całym zakresie możliwych zmian PV,
• 3 – predefiniowane skoki wokół ustalonego pkt. pracy,
• 4 – przebieg sinusoidalny obejmujący około 2/3 zmienności PV.

Oczywiście, np. w celu przeprowadzenia specyficznych testów, użytkownik może samodzielnie ustalić określony sygnał SP. W takim przypadku należy ustawić tryb generowania SP na manual oraz stosownie wyznaczać i ustawiać w kolejnych krokach symulacji wartość sygnału SPman.
