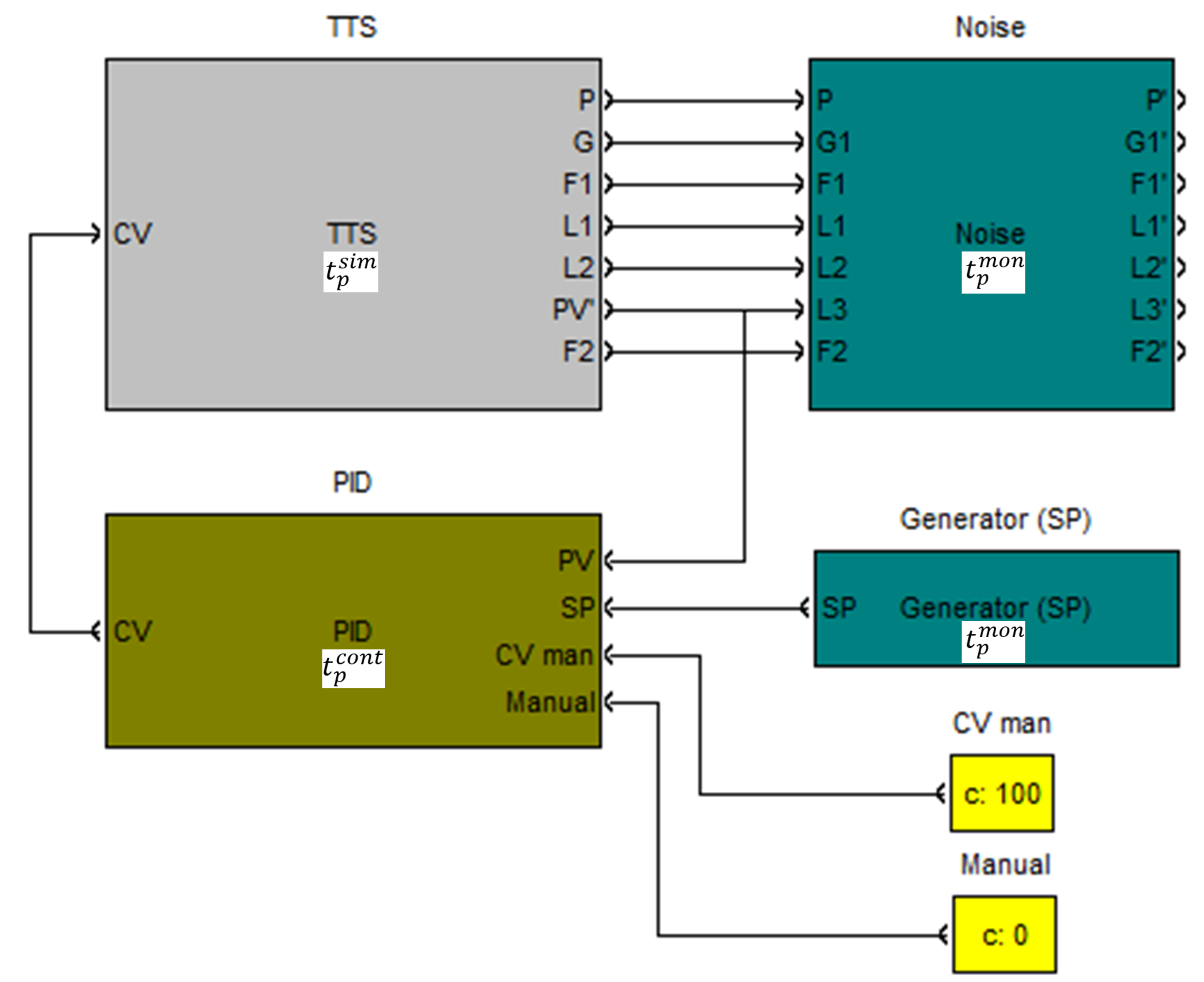

Ogólny schemat blokowy symulatora TTS został pokazany na rysunku poniżej.

W skład symulatora wchodzą:

• TTS: podsystem obiektu (obejmuje elementy instalacji, wykonawcze oraz pomiarowe),
• PID: podsystem regulatora PID,
• Generator SP: pomocniczy podsystem generatora wartości zadanej SP,
• Noise: podsystem symulacji czujników pomiarowych,
• Manual, CVman: symboliczne oznaczenie sygnałów sterujących (wejściowych) – sygnał trybu pracy regulatora (PIDmode) oraz wartości sygnału sterującego w trybie pracy ręcznej (CVman).

Powyższe podsystemy zostały zamodelowane w klasie TtsPidSim modułu simulator.py. Na rysunku oznaczono także okresy próbkowania, z którymi poszczególne podsystemy są obliczane. W funkcji inicjalizacyjnej klasy odpowiadają im sekcje:

• # SP generator,
• # Controller path,
• # Simulator path,
• # Measurements path.

Cały symulator zaimplementowany jest w postaci klasy TtsPidSim. A jego utworzenie w kodzie wygląda jak na listing poniżej.

# General sampling time [s]
tp = 0.05
# Processing rates: Controller, Monitoring
pr = {'control': 2, 'monit': 20}

system = TtsPidSim(tp, pr)


gdzie:

• tp - główny okres próbkowania symulacji \( t_p^{sim} \),
• pr{control,monit} – krotności przetwarzania dla regulatora i monitorowania, wykorzystywane do obliczenia \( t_p^{cont} = p_{control}t_p^{sim} \) i \( t_p^{mon} = p_{monit}t_p^{sim} \).
