Projekt 2

W przykładzie wykorzystano bibliotekę Fuzzy Logic do realizacji prostego rozmytego systemu wnioskującego. Kod zapisano w notebooku Jupyter-a project_2.ipynb.

Testy prowadzone będą przy założeniu zmian $\Delta SP=±0.05 [m]$ wokół ustalonego punktu pracy $SP=0.2 [m]$, okres symulacji $t_{end}=2700 [s]$.

Załóżmy, że chcemy zaprojektować regulator rozmyty o następującej strukturze:

• wygnały wejściowe: odchyłka $e$, pochodna odchyłki $\Delta e$,

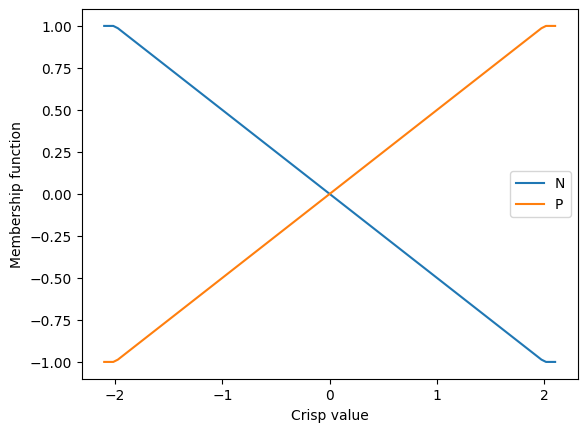

• dla każdego wejścia zdefiniujemy dwa zbiory rozmyte o liniowych funkcjach przynależności typu Z i S położonych symetrycznie względem osi y,

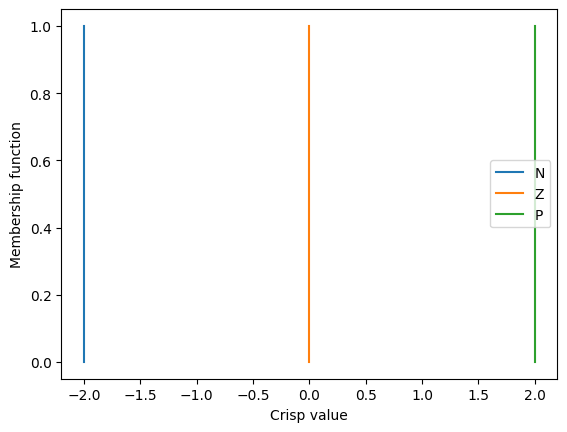

• dla wyjścia $\Delta CV$ zdefiniowano trzy singletony położone symetrycznie względem osi y,



• baza wiedzy systemu wnioskującego:

  Reguły wnioskowania regulatora rozmytego

  	Reguła
  R1:	$(e=N \wedge \Delta e=N) \Rightarrow (\Delta CV=N)$
  R1:	$(e=N \wedge \Delta e=P) \Rightarrow (\Delta CV=Z)$
  R1:	$(e=P \wedge \Delta e=N) \Rightarrow (\Delta CV=Z)$
  R1:	$(e=P \wedge \Delta e=P) \Rightarrow (\Delta CV=P)$

• wartość wyjściowa z modelu rozmytego $|Delta CV$ podawana jest na blok całkujący w celu wyznaczenia wartości $CV$.

Założono następujące zmienności sygnałów wejściowych i wyjścia:

$e=: ke=0.05$

$\Delta e=:kde=0.0005$

$\Delta CV=:kdCV=\frac{10}{t_p^{cont}}$

Implementację modelu rozmytego w bibliotece Fuzzy Logic pokazano na poniższym listingu. W implementacji wykorzystano skalowanie przedziałów zmienności we/wy do przedziału przy wykorzystaniu współczynników $ke$, $kde$ i $kdCV$. Ze względu na właściwości biblioteki singletony przybliżono bardzo stromą funkcją trójkątną.

from fuzzylogic.classes import Domain, Set, Rule
from fuzzylogic.functions import R, S, triangular
import matplotlib.pyplot as plt

# Precyzja obliczeń
prec = 0.001

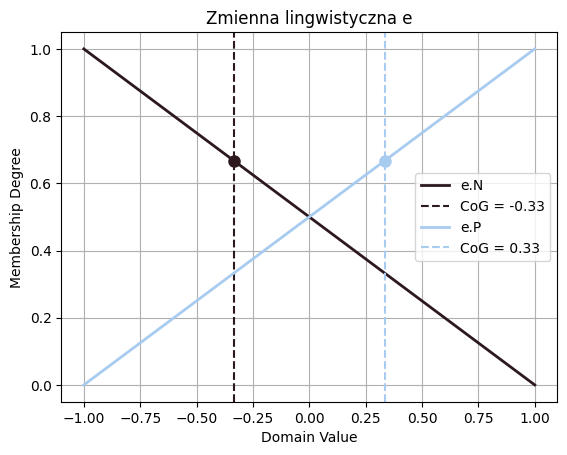

# Definicja zmiennej rozmyte e
e_dom = Domain("e", -1, 1, prec)
e_dom.N = S(-1,1)
e_dom.P = R(-1,1)
plt.figure()
e_dom.N.plot()
e_dom.P.plot()
plt.title('Zmienna lingwistyczna e')

# Definicja zmiennej rozmyte de
de_dom = Domain("de", -1, 1, prec)
de_dom.N = S(-1,1)
de_dom.P = R(-1,1)
plt.figure()
de_dom.N.plot()
de_dom.P.plot()
plt.title('Zmienna lingwistyczna de')

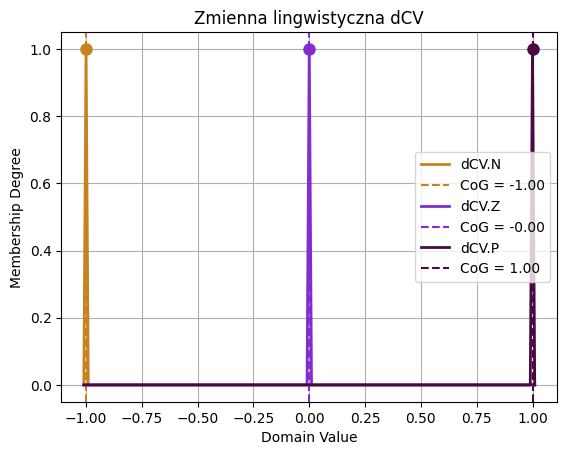

# Definicja zmiennej rozmyte dCV
dcv_dom = Domain("dCV", -1-prec, 1+prec, prec)
dcv_dom.N = triangular(-1-prec, -1+prec)
dcv_dom.Z = triangular(-prec, prec)
dcv_dom.P = triangular(1-prec, 1+prec)
plt.figure()
dcv_dom.N.plot()
dcv_dom.Z.plot()
dcv_dom.P.plot()
plt.title('Zmienna lingwistyczna dCV')

# Definicja reguł wnioskowania
R1 = Rule({(e_dom.N, de_dom.N): dcv_dom.N})
R2 = Rule({(e_dom.N, de_dom.P): dcv_dom.Z})
R3 = Rule({(e_dom.P, de_dom.N): dcv_dom.Z})
R4 = Rule({(e_dom.P, de_dom.P): dcv_dom.P})

# Definicja bazy wiedzy modelu rozmytego
rules = R1 | R2 | R3 | R4

# Przykład wnioskowania
values = {e_dom: -0.25, de_dom: -0.005}
print(R1(values), R2(values), R3(values), R4(values), "=>", rules(values))


Aby osadzić regulator rozmyty w symulatorze przygotowano dedykowany blok funkcyjny SimpleFuzzyController (fuzzy.py). Parametry modelu ke, kde i kdCV zdefiniowano jako sygnały wejściowe bloku, a nie jako parametry wewnętrzne. Wejścia te zostaną wykorzystane w kolejnym projekcie.

"""
    Prosty regulator rozmyty z dwoma wejściami: e, de
    i jednym wyjściem dCV.
"""
# Simple fuzzy kontroller with 2 inputs: e, de
# and 1 output: dCV

class SimpleFuzzyController(Block):
    def __init__(self, _name):
        super().__init__(_name)

        prec = 0.001
        self.e_dom = Domain("e", -1, 1, prec)
        self.e_dom.N = S(-1, 1)
        self.e_dom.P = R(-1, 1)

        self.de_dom = Domain("de", -1, 1, prec)
        self.de_dom.N = S(-1, 1)
        self.de_dom.P = R(-1, 1)

        self.dcv_dom = Domain("dCV", -1-prec, 1+prec, prec)
        self.dcv_dom.N = triangular(-1-prec, -1+prec)
        self.dcv_dom.Z = triangular(-prec, prec)
        self.dcv_dom.P = triangular(1-prec, 1+prec)

        R1 = Rule({(self.e_dom.N, self.de_dom.N): self.dcv_dom.N})
        R2 = Rule({(self.e_dom.N, self.de_dom.P): self.dcv_dom.Z})
        R3 = Rule({(self.e_dom.P, self.de_dom.N): self.dcv_dom.Z})
        R4 = Rule({(self.e_dom.P, self.de_dom.P): self.dcv_dom.P})
        self.rules = R1 | R2 | R3 | R4

        self.add_output()

    def calculate(self):
        ke = self.input_val(0)
        kde = self.input_val(1)
        kdcv = self.input_val(2)
        e = self.input_val(3)
        de = self.input_val(4)
        values = {self.e_dom: e/ke, self.de_dom: de/kde}
        self.output_val(0, self.rules(values)*kdcv )


W kolejnym kroku przygotowano podsystem sterowania rozmytego FuzzyControl, w którym wykorzystano przygotowany blok funkcyjny. Zabieg ten wykonano w celu uporządkowania kodu symulatora. Krok ten może zostać pominięty, wtedy elementy składowe tego podsystemu trzeba zdefiniować bezpośrednio w jednej ze ścieżek przetwarzania.

class FuzzyControl(Subsystem):
    """
        Konstruktor
        Należy dodać wejścia: SP [m], PV [m]

        @param _tp Czas próbkowania z jakim będzie działać regulator
    """
    def __init__(self, _name, _inputs, _tp):
        super().__init__(_name, _inputs)

        # Obliczenie e=SP-PV oraz de/dt
        e = self.add_block( SumDiff('e', [1, -1]) )
        e.add_input(self.input(0))
        e.add_input(self.input(1))

        de = self.add_block( RealDifferentiator('de', _tp, 1, 5) )
        de.add_input(e.output(0))

        # Bloki do przechowywania parametrów
        ke = self.add_block( Const('ke', 1) )
        kde = self.add_block( Const('kde', 0.01) )
        kdcv = self.add_block( Const('kdCV', 1) )

        # Blok regulatora fuzzy
        fcontroller = self.add_block( SimpleFuzzyController('fcontroller') )
        fcontroller.add_input(ke.output(0))
        fcontroller.add_input(kde.output(0))
        fcontroller.add_input(kdcv.output(0))
        fcontroller.add_input(e.output(0))
        fcontroller.add_input(de.output(0))

        # Całkowanie sygnału dCV
        cv = self.add_block( FirstOrderIntegrator('cv', _tp, 1, 1, [0, 100]) )
        cv.add_input(fcontroller.output(0))

        # Dodanie wyjść: CV [%], e [m]
        self.add_output(cv.output(0))
        self.add_output(e.output(0))
        self.add_output(de.output(0))


W ostatnim kroku należy podmienić w symulatorze (konstruktor klasy TtsPidSim) zawartość ścieżki przetwarzania controller z poleceń obsługujących regulator PID:

controller = controller_sim.add_block( PID('controller', [sp.output(0), pv_measure.output(0), cvman.output(0)], self.tp*self.pr['control']) )
#   add ins/outs: controller parameters
self.add_in_var('kp', controller.blocks['kp'].const)
self.add_in_var('Ti', controller.blocks['ti'].const)
self.add_in_var('Td', controller.blocks['td'].const)
self.add_in_var('Bias', controller.blocks['bias'].const)
self.add_in_var('Ienable', controller.blocks['i_enable'].const)
self.add_in_var('Denable', controller.blocks['d_enable'].const)
self.add_in_var('PIDmode', controller.blocks['mode'].const)

na obsługę regulatora rozmytego:

controller = controller_sim.add_block( FuzzyControl('controller', [sp.output(0), pv_measure.output(0)], self.tp*self.pr['control']) )
#   add ins/outs: controller parameters
self.add_in_var('ke', controller.blocks['ke'].const)
self.add_in_var('kde', controller.blocks['kde'].const)
self.add_in_var('kdCV', controller.blocks['kdCV'].const)

#   - monitoring variables: de
self.add_out_var('de', controller.output(2))

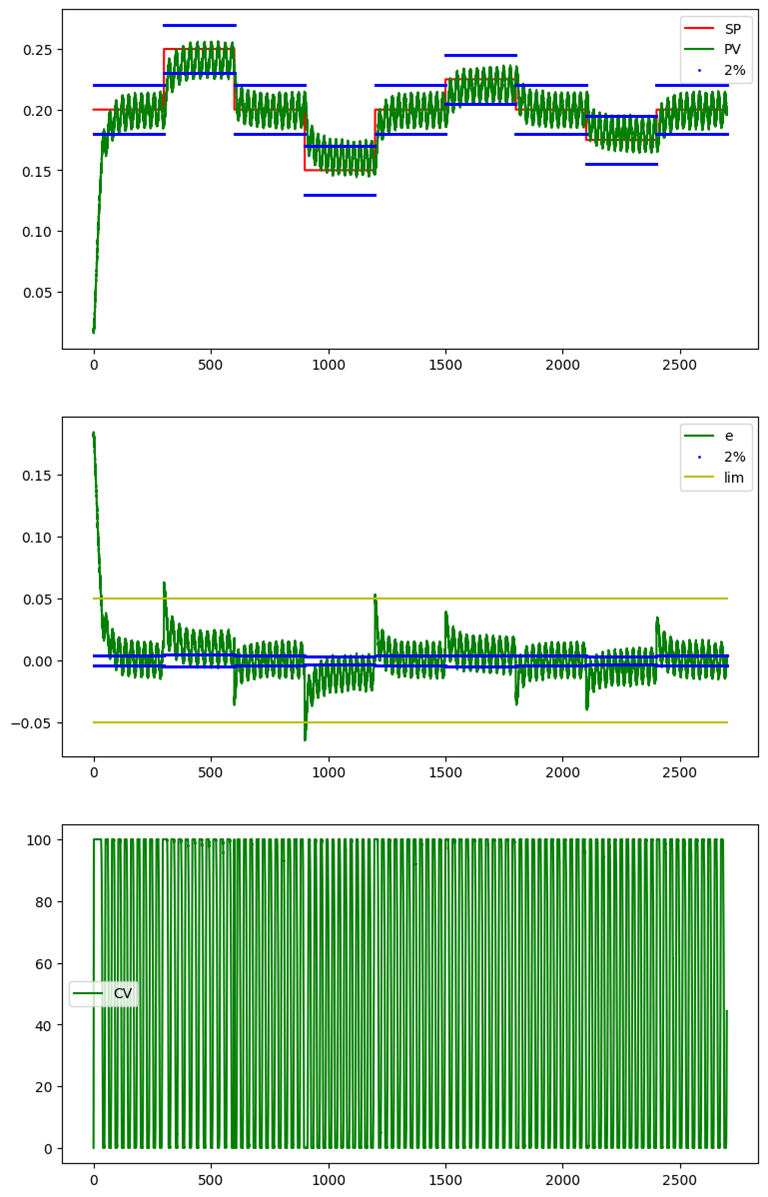

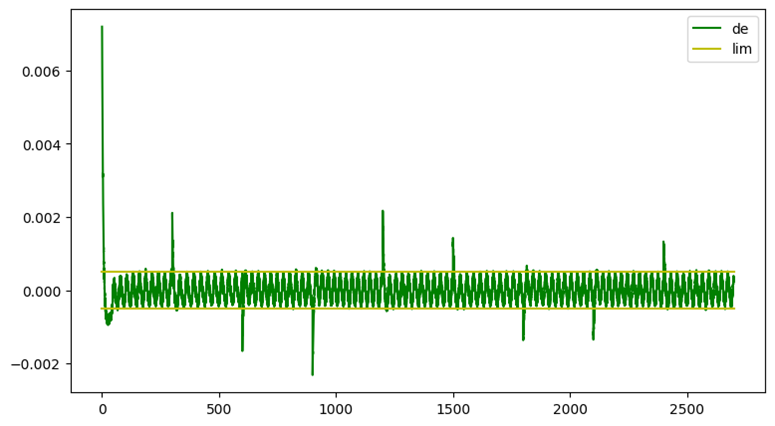

Poniżej pokazano przykładowe wyniki z działania regulatora rozmytego. Jak widać jakość regulacji pozostawia wiele do życzenia – zdecydowanie należy poprawić nastawy tego regulatora, a zapewne także zmienić jego strukturę.
