Projekt 2

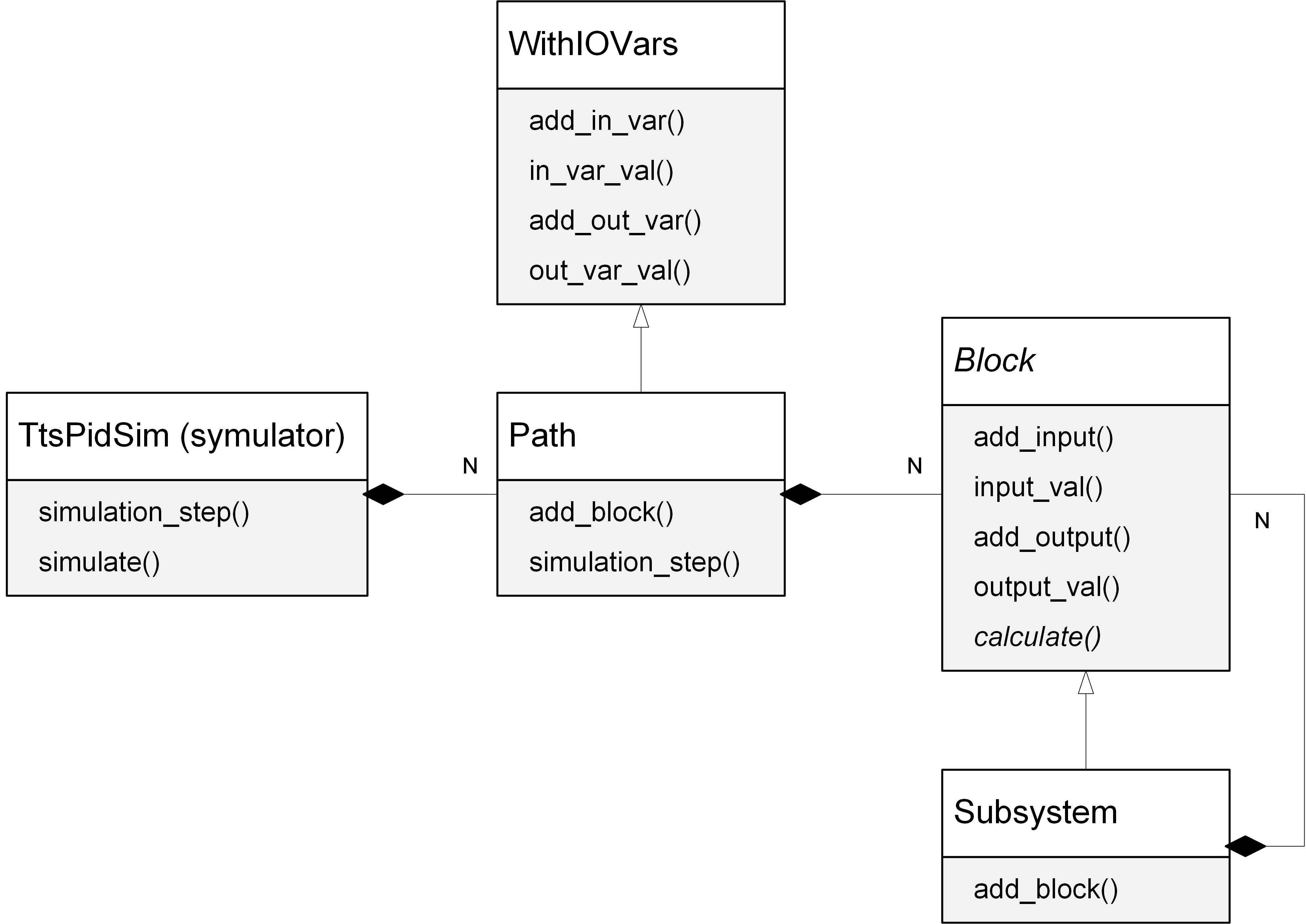

Struktura wewnętrzna symulatora składa się ze ścieżek przetwarzania (Path), które z kolei zbudowane są z poszczególnych bloków funkcyjnych (pochodne klasy Block). Uproszona wersja struktury, konieczna do zrozumienia jak zaimplementować i uruchomić nowy blok funkcyjny, została przedstawiona na rysunku poniżej. Szczególnym rodzajem bloku funkcyjnego jest podsystem (Subsystem), który zbudowany jest z określonych składowych bloków funkcyjnych. Poszczególne podsystemy zdefiniowane są w postaci odrębnych klas w bibliotece szablonów (templates.py).

Przykładem utworzenia podsystemu użytkownika jest szablon regulatora PID – klasa PID (w templates.py). Uproszczony listing klasy pokazano poniżej. Wszystkie elementy składowe regulatora PID i ich konfiguracja zawarte są w konstruktorze __init__().

"""
    Implementation of classical PID controller.
"""
class PID(Subsystem):
    """
        @param _name unique (in parent object) block name
        @param _inputs required inputs ([Value, ...]): SP [m], PV [m], mode, cv_man
        @param _tp sampling time
    """
    def __init__(self, _name, _inputs, _tp):
        super().__init__(_name, _inputs)

        # Define processing structure in the form of interconnected subblocks
        # - add function block
        sp_filt = self.add_block( FirstOrderInertia('sp_filt', _tp, 1, 0.1) )
        # - add block input and connect to subsystem input
        sp_filt.add_input(self.input(0))
	...
        # Define subsystem outputs (add and connect to block output): CV [%], e
        self.add_output(cv.output(0))
        self.add_output(e.output(0))


Użytkownik odpowiedzialny jest za:

• dodanie poszczególnych bloków składowych,
• podłączenie wejść bloków do wejść podsystemu lub innych bloków,
• zdefiniowanie niezbędnych wyjść podsystemu.

Ważne jest aby nowy regulator rozmyty miał te same wyjścia (i w tej samej kolejności) co regulator klasyczny PID (czyli CV i e, dodatkowo dodano wyjście de) gdyż ma go zastąpić, a inne bloki korzystają z wyjścia regulatora.

Przykładem zastosowania ścieżki jest ścieżka modułu sterowania (controller_sim) zdefiniowana w symulatorze. Ze względu na podłączenie kolejnych bloków do wyjścia regulatora zastosowano tą samą nazwę bloku regulatora rozmytego co regulatora PID.

# Controller path
#   working with tpcont = tpsim * pr.control (default=0.2 [s])
controller_sim = Path('controller_sim', self.pr['control'])
self.paths['controller_sim'] = controller_sim

#   PV measurement. Block also used to make control feedback.
pv_noise = controller_sim.add_block( Random('pv_noise', 0, 0.0013333333333) )
pv_measure = controller_sim.add_block( SumDiff('pv_measure', [1, 1]) )
pv_measure.add_input(pv_noise.output(0))

controller = controller_sim.add_block( PID('controller', [sp.output(0), pv_measure.output(0), cvman.output(0)], self.tp*self.pr['control']) )
#   add ins/outs: controller parameters
self.add_in_var('kp', controller.blocks['kp'].const)
self.add_in_var('Ti', controller.blocks['ti'].const)
self.add_in_var('Td', controller.blocks['td'].const)
self.add_in_var('Bias', controller.blocks['bias'].const)
self.add_in_var('Ienable', controller.blocks['i_enable'].const)
self.add_in_var('Denable', controller.blocks['d_enable'].const)
self.add_in_var('PIDmode', controller.blocks['mode'].const)

#   - monitoring variables: CV, PV, e
self.add_out_var('CV', controller.output(0))
self.add_out_var('PV', pv_measure.output(0))
self.add_out_var('e', controller.output(1))


Dodanie nowej struktury przetwarzania, takiej jak regulator rozmyty, można zrealizować poprzez wykorzystanie jednej lub kilku z następujących możliwości:

• dodanie nowego bloku funkcyjnego – wygodne rozwiązanie do realizacji określonych cyklicznych obliczeń na zestawie sygnałów wejściowych i wyznaczających zestaw sygnałów wyjściowych, np. implementacja modelu rozmytego o 2 wejściach i jednym wyjściu,
• dodanie nowej ścieżki – wygodne rozwiązanie do realizacji złożonego przetwarzania składającego się z kilku bloków funkcyjnych (dostępnych w symulatorze lub dodanych przez użytkownika),
• modyfikacja metody simulation_step() symulatora - nie jest to zalecane podejście,
• realizacja przetwarzania poza symulatorem, w tym przypadku symulator działa bez regulatora, a wymiana danych następuje w każdym kroku poprzez zdefiniowane wejścia/wyjścia symulatora - nie jest to zalecane podejście.
