2. Sygnały i ich charakterystyki

2.9. Charakterystyki sygnałów w języku Python

Celem poniższych ćwiczeń jest zapoznanie się z podstawowymi poleceniami w języku Python do wyznaczania wybranych charakterystyk sygnałów - parametrów energetycznych sygnałów oraz ich korelacji wzajemnej i autokorelacji.

Poniższe przykłady przedstawiają pełne kody źródłowe w języku Python, opracowane na potrzeby realizacji poszczególnych zadań. W trakcie realizacji ćwiczeń wykorzystywane będą następujące biblioteki:


import numpy as np                   # obliczenia numeryczne i tablice
import matplotlib.pyplot as plt      # tworzenie wykresów ciągłych i dyskretnych
import scipy.signal as signal        # generowanie standardowych sygnałów,
                                     # takich jak np. prostokątny, trójkątny, piłokształtny
import scipy.integrate as integrate  # numeryczne obliczanie całek

Rozwiązanie zadań wymaga znajomości podstawowych poleceń oraz funkcji dostępnych w języku Python, w tym m.in.:


np.sum    # obliczanie sumy wartości próbek sygnału, np. przy wyznaczaniu energii sygnału
np.mean   # wyznaczanie wartości średniej sygnału
np.abs    # obliczanie wartości bezwzględnej próbek sygnału
np.max    # wyznaczanie maksymalnej wartości sygnału
simpson   # numeryczne całkowanie sygnału metodą Simpsona, np. do obliczania energii sygnału ciągłego
signal.correlate   # obliczanie korelacji wzajemnej lub autokorelacji sygnałów
signal.correlate_lags   # wyznaczanie wektora opóźnień (lagów) odpowiadających wartościom korelacji

Poniżej przedstawiono ćwiczenia zawierające przykładowe implementacje w języku Python. Autor zachęca czytelnika do uruchomienia zaprezentowanych kodów oraz do analizy charakterystyk sygnałów poprzez modyfikację wybranych parametrów sygnałów.

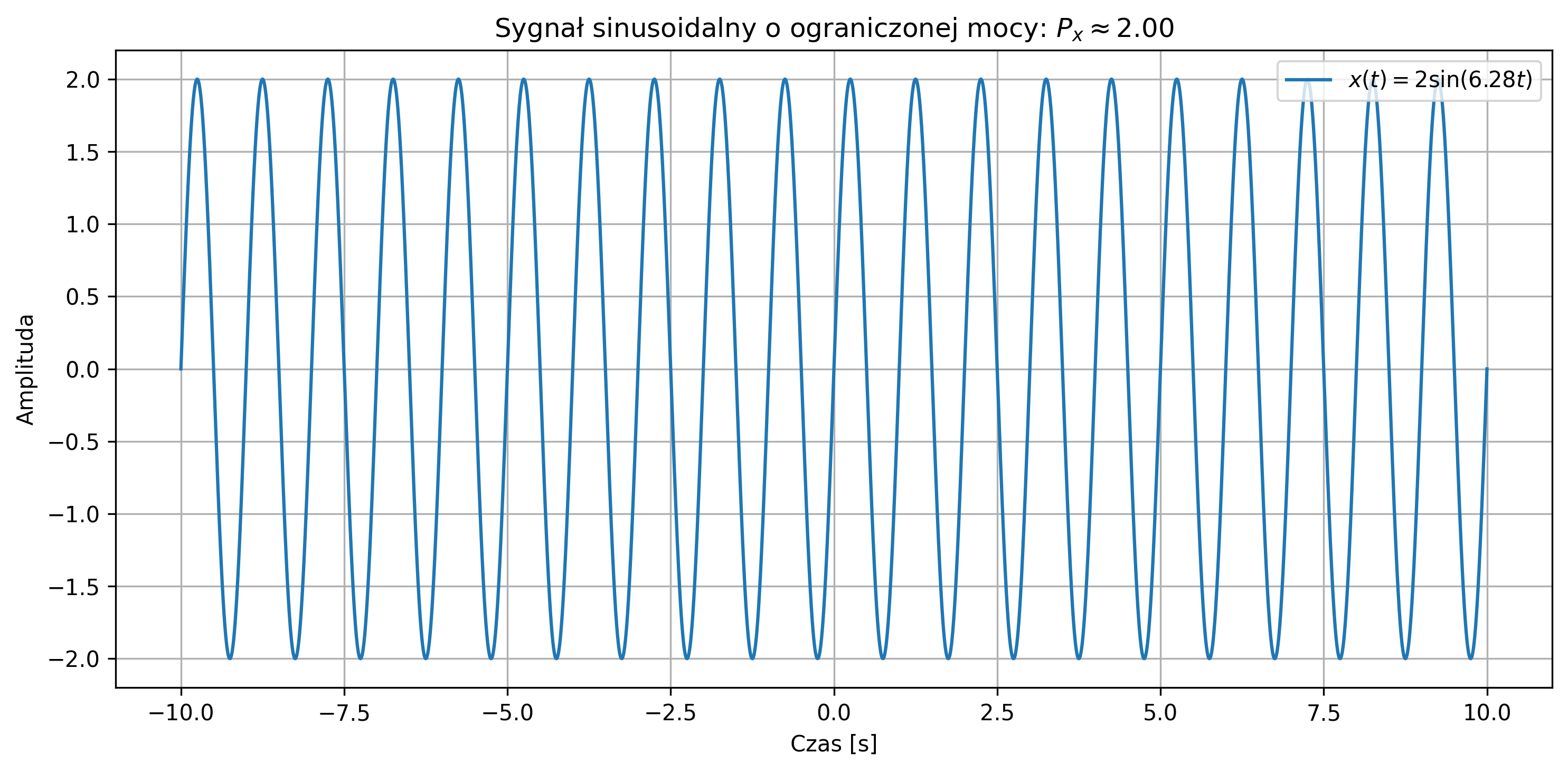

Obliczyć przybliżoną moc sygnału sinusoidalnego o amplitudzie A=2 , częstotliwości f=1 Hz i zerowej fazie na podstawie jego próbek w przedziale czasu [-10,10].


import numpy as np
import matplotlib.pyplot as plt
import scipy.integrate as integrate

# Parametry sygnału
A = 2                      # amplituda
f = 1                      # częstotliwość [Hz]
omega = 2 * np.pi * f      # pulsacja [rad/s]

# Czas obserwacji (symulacja sygnału "nieskończonego")
T_obs = 10
t = np.linspace(-T_obs, T_obs, 10000)

# Sygnał ciągły
x = A * np.sin(omega * t)

# Moc sygnału: numerycznie przybliżona całka
power = (1 / (2 * T_obs)) * simpson(x**2, t)

# Wynik
print(f"Moc sygnału: {power:.2f}")

# Wykres sygnału
plt.figure(figsize=(10, 5))
plt.plot(t, x, label=fr'$x(t) = {A}\sin({omega:.2f} t)$', color='C0')
plt.title(fr'Sygnał sinusoidalny o ograniczonej mocy: $P_x \approx {power:.2f}$')
plt.xlabel('Czas [s]')
plt.ylabel('Amplituda')
plt.grid(True)
plt.legend(loc='upper right')
plt.tight_layout()
plt.show()

Należy zaznaczyć, że do obliczania całki we wzorze na moc sygnału, musimy wykorzystać wybraną metodę numerycznego całkowania, np. metodę Simpsona. W rzeczywistości całkowanie odbywa się po skończonym przedziale – dlatego moc sygnału wynosi w przybliżeniu 2, a nie jak wg. teorii dokładnie 2 ( A^2/2 = 4/2 = 2 ).

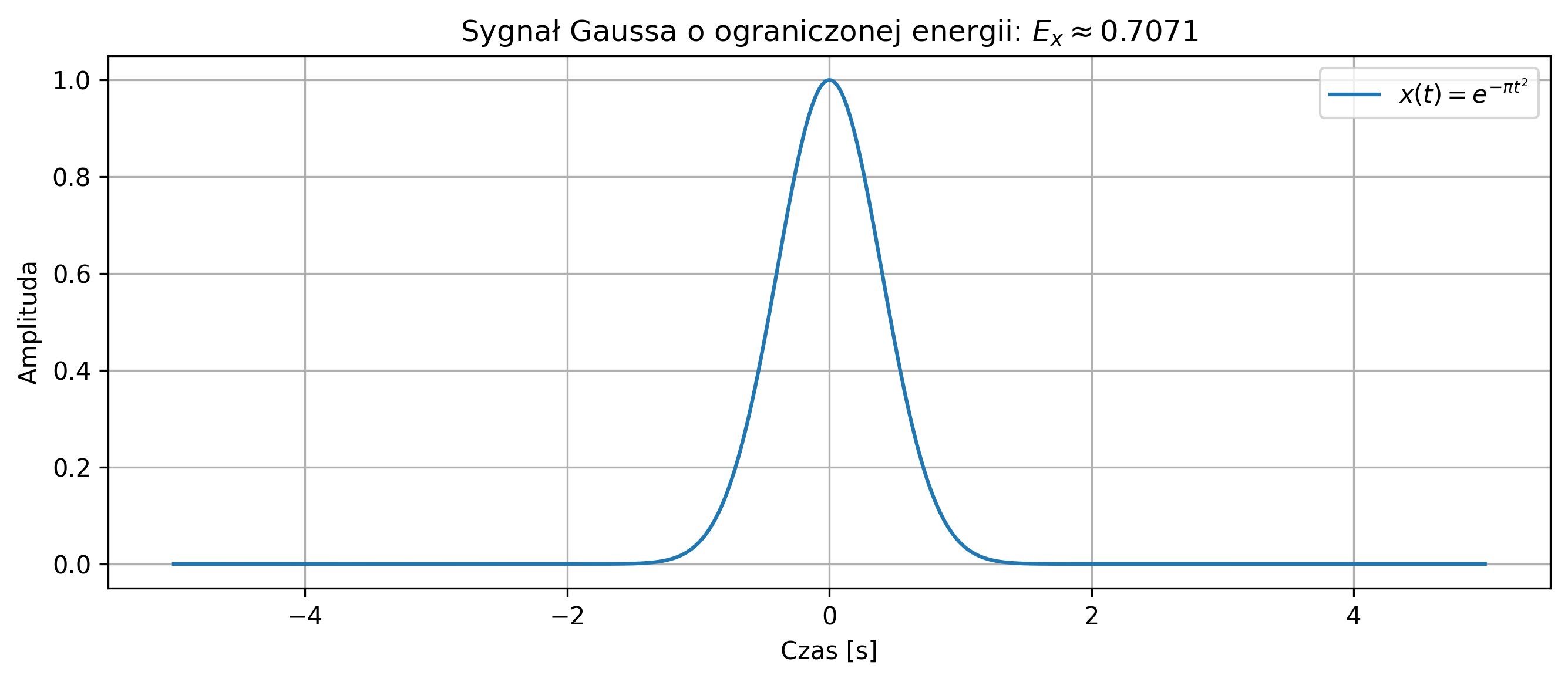

Obliczyć przybliżoną energię i wartość średnią sygnału Gaussowskiego:
x(t) = e^{-\pi t^2}

na podstawie próbek w przedziale czasu [-5,5].


import numpy as np
import matplotlib.pyplot as plt
import scipy.integrate as integrate

# Zakres czasu
t = np.linspace(-5, 5, 10000)
dt = t[1] - t[0]

# Sygnał Gausso
x = np.exp(-np.pi*t**2)

# Energia
energy = np.sum(np.abs(x)**2) * dt
print(f'Energia sygnału: {energy:.4f}')

# Wartość średnia
mean = np.mean(x)
print(f'Wartość średnia: {mean:.6e}')

# Wykres sygnału
plt.figure(figsize=(9, 4))
plt.plot(t, x, label=r'$x(t) = e^{-\pi t^2}$')
plt.title(fr'Sygnał Gaussa o ograniczonej energii: $E_x \approx {energy:.4f}$')
plt.xlabel('Czas [s]')
plt.ylabel('Amplituda')
plt.grid(True)
plt.legend(loc='upper right')
plt.tight_layout()
plt.show()
Sygnał Gaussa jest parzysty i symetryczny względem zera, dlatego wartość średnia sygnału dąży do zera ( 9.999000\cdot 10^{-2}). Obliczona moc sygnału jest przybliżeniem teoretycznej wartości 1/\sqrt{2} = 0.7071067812 .

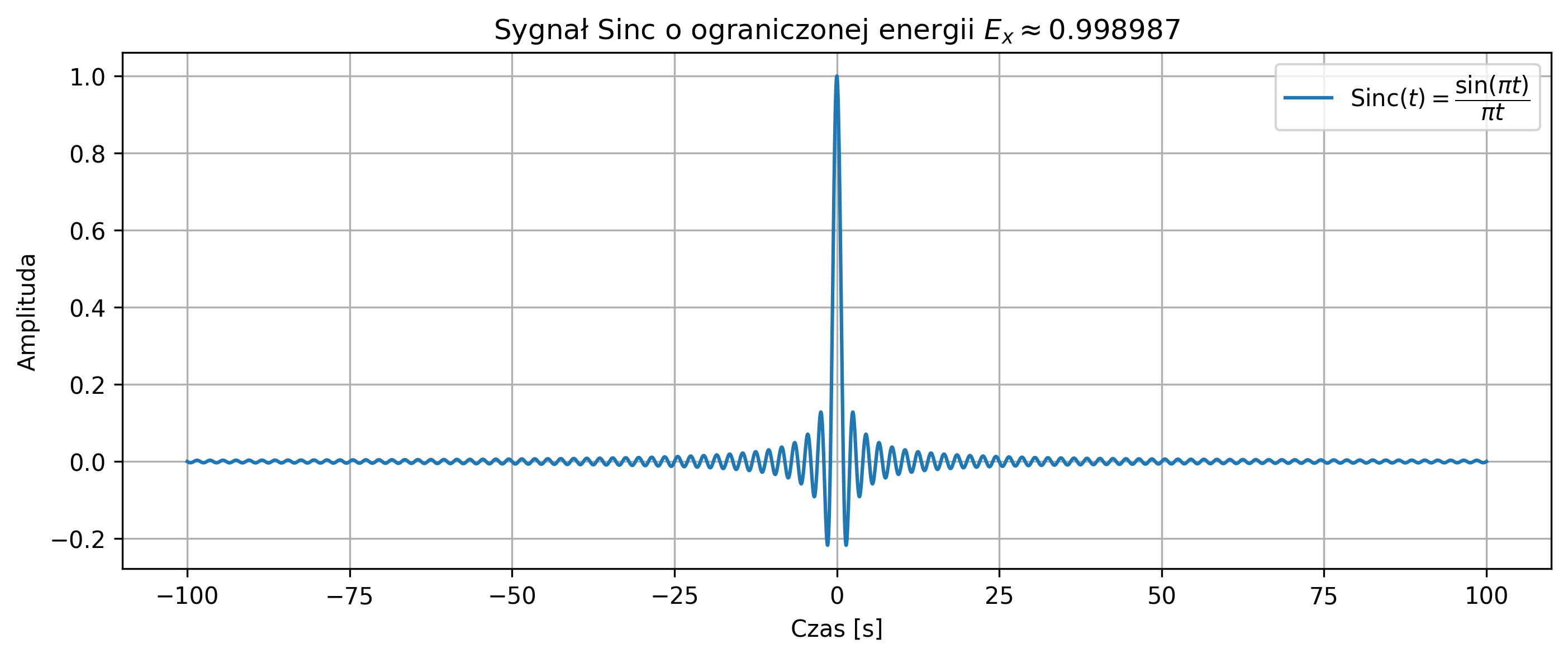

Obliczyć przybliżoną energię i wartość średnią sygnału:
x(t) = \mathrm{Sinc}(t)

na podstawie próbek w przedziale czasu [-100,100].


import numpy as np
import matplotlib.pyplot as plt

# Zakres czasu
t = np.linspace(-100, 100, 10000)
dt = t[1] - t[0]

# Sygnał Sinc
x = np.sinc(t)

# Obliczenie energii
energy = np.sum(np.abs(x)**2) * dt
print(f'Energia sygnału: {energy:.6f}')

# Wartość średnia
mean = np.mean(x)
print(rf'Wartość średnia sygnału: {mean:.6e}')

# Wykres
plt.figure(figsize=(11, 4))
plt.plot(t, x, label=r'$\mathrm{Sinc}(t) = \dfrac{\sin(\pi t)}{\pi t}$')
plt.title(fr'Sygnał Sinc o ograniczonej energii $E_x \approx {energy:.6f}$')
plt.xlabel('Czas [s]')
plt.ylabel('Amplituda')
plt.grid(True)
plt.legend(loc='upper right')
plt.show()

Wartość średnia sygnału wynosi w przybliżeniu 4.989372\cdot 10^{-3}.

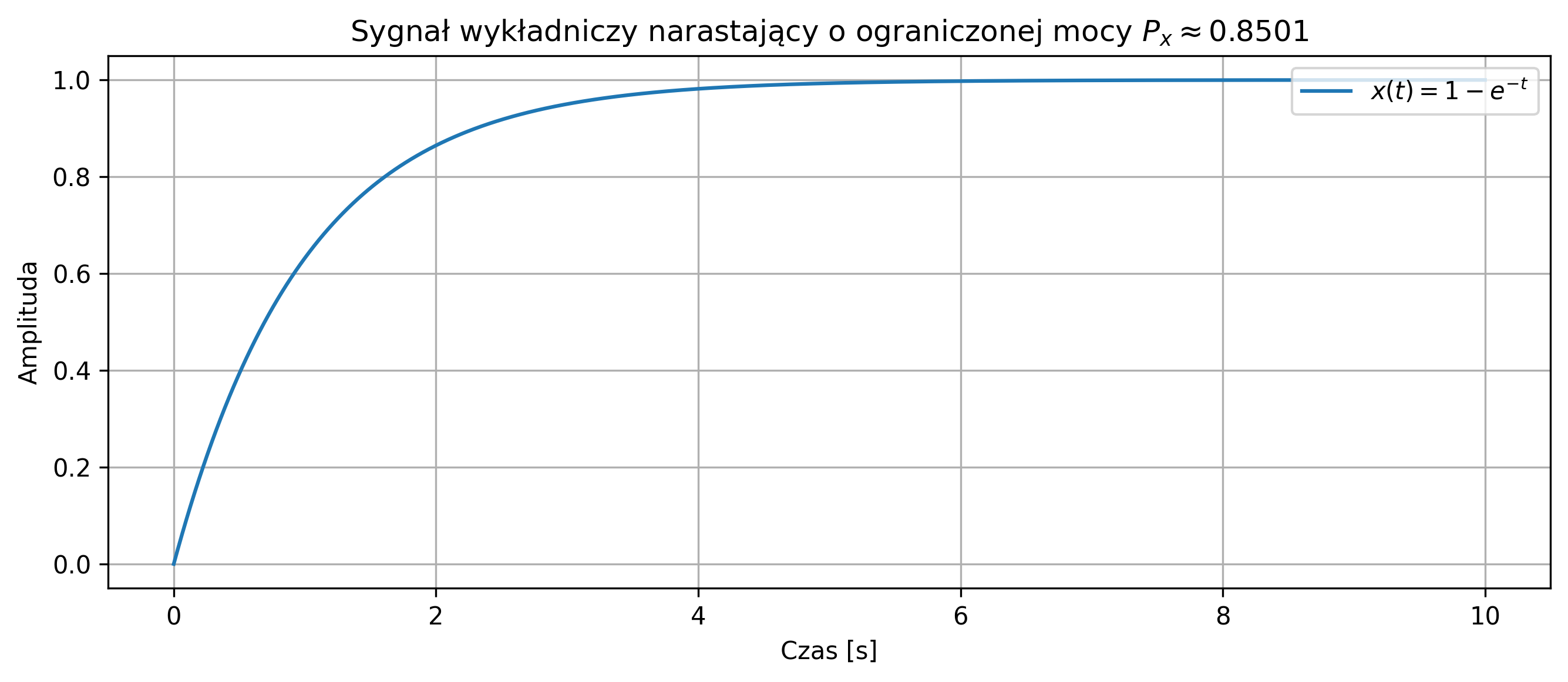

Obliczyć przybliżoną moc oraz wartość średnią sygnału wykładniczego narastającego:
x(t) = 1-e^{-t}

na podstawie jego próbek w przedziale czasu [0,10].


import numpy as np
import matplotlib.pyplot as plt

# Zakres czasu
t = np.linspace(0, 10, 10000)
dt = t[1] - t[0]

# Sygnał wykładniczy narastający
x = 1 - np.exp(-t)

# Moc (energia średnia na przedziale)
power = np.sum(x**2) * dt / 10
print(f'Moc sygnału: {power:.4f}')

# Wartość średnia
mean = np.mean(x)
print(f'Wartość średnia: {mean:.4f}')

# Wykres
plt.figure(figsize=(9, 4))
plt.plot(t, x, label=r'$x(t) = 1 - e^{-t}$')
plt.title('Sygnał wykładniczy narastający')
plt.xlabel('Czas [s]')
plt.ylabel('Amplituda')
plt.grid(True)
plt.legend(loc='upper right')
plt.tight_layout()
plt.show()

Rozważany sygnał jest sygnałem wykładniczym narastającym o ograniczonej mocy, lecz o nieskończonej energii. Wartość średnia sygnału wynosi w przybliżeniu 0.9.
Wyznaczyć funkcję korelacji wzajemnej sygnału x(t) = 2\sin(\omega t) o częstotliwości 2 Hz i sygnału y(t) , będącego przesunięciem oryginalnego sygnału x(t) o czas \tau = 0.25 s.


import numpy as np
import matplotlib.pyplot as plt
import scipy.signal as signal

# Parametry sygnału
A = 2                        # amplituda
f = 2                        # częstotliwość [Hz]
omega = 2 * np.pi * f
tau = 0.25                   # opóźnienie czasowe w sekundach
varphi = -omega * tau        # odpowiadające przesunięcie fazowe

# Czas
t = np.linspace(0, 2, 5000)

# Sygnały
x = A * np.sin(omega * t)
y = A * np.sin(omega * t + varphi)  # przesunięcie fazowe odpowiadające opóźnieniu

# Korelacja
r_xy = correlate(y, x, mode='full')
lags = correlation_lags(len(y), len(x), mode='full')
dt = t[1] - t[0]
lags_time = lags * dt
max_lag_time = lags_time[np.argmax(r_xy)]

# Wykresy
fig, axs = plt.subplots(2, 1, figsize=(10, 6))

axs[0].plot(t, x, label=r'$x(t) = A \sin(\omega t)$',linestyle='-')
axs[0].plot(t, y, label=r'$y(t) = A \sin(\omega t + \varphi)$',linestyle='-')
axs[0].set_title(fr'Sygnały sinusoidalne $x(t)$ i $y(t)$')
axs[0].set_xlabel('Czas [s]')
axs[0].set_ylabel('Amplituda')
axs[0].legend(loc='upper right')
axs[0].grid(True)

axs[1].plot(lags_time, r_xy, color='green')
axs[1].set_title(f'Korelacja wzajemna $R_{{xy}}(τ)$')
axs[1].axvline(max_lag_time, color='red', linestyle='--',
               label = fr'Max przy opóźnieniu = {max_lag_time:.3f} s')
axs[1].set_xlabel('Przesunięcie [s]')
axs[1].set_ylabel(fr'Korelacja wzajemna $[\tau]$')
axs[1].legend(loc='upper right')
axs[1].grid(True)
plt.tight_layout()
plt.show()

Maksymalna wartość funkcji korelacji wskazuje nam opóźnienie sygnałów względem siebie. Otrzymaliśmy spodziewany wynik.
Dla sygnału piłokształtnego o częstotliwości f=5 Hz wyznaczyć opóźnienie względem siebie dwóch sygnałów: oryginalnego oraz przesuniętego o 0.05 s w czasie.


import numpy as np
import matplotlib.pyplot as plt
from scipy.signal import sawtooth, correlate, correlation_lags

# Parametry ciągłego czasu
T_obs = 2             # czas obserwacji [s]
fs = 10000            # częstotliwość próbkowania [Hz]
t = np.linspace(0, T_obs, int(T_obs * fs))
dt = t[1] - t[0]

# Parametry sygnału piłokształtnego
f = 5                      # Hz
x = sawtooth(2 * np.pi * f * t)

# Sygnał opóźniony
delay_sec = 0.05                         # opóźnienie w sekundach
delay_samples = int(delay_sec * fs)      # opóźnienie w próbkach
y = np.roll(x, delay_samples)

# Korelacja wzajemna
r_xy = correlate(y, x, mode='full') * dt
lags = correlation_lags(len(y), len(x), mode='full') * dt

# Znalezienie maksimum korelacji
max_idx = np.argmax(r_xy)
max_lag_time = lags[max_idx]

# Wykresy
fig, axs = plt.subplots(2, 1, figsize=(10, 6))

axs[0].plot(t, x, label=rf'$x(t)$ - oryginalny', color='blue')
axs[0].plot(t, y, label=rf'$y(t)$ - opóźniony', color='orange')
axs[0].set_title('Sygnały piłokształtne')
axs[0].set_xlabel('Czas [s]')
axs[0].set_ylabel('Amplituda')
axs[0].legend(loc='upper right')
axs[0].grid(True)

axs[1].plot(lags, r_xy, color='green')
axs[1].set_title(fr'Korelacja wzajemna $R_{{xy}}(τ)$')
axs[1].axvline(max_lag_time, color='red', linestyle='--',
            label=fr'Max przy opóźnieniu = {max_lag_time:.3f} s')
axs[1].set_xlabel('Przesunięcie [s]')
axs[1].set_ylabel(rf'Korelacja wzajemna $[\tau]$')
axs[1].legend(loc='upper right')
axs[1].grid(True)
plt.tight_layout()
plt.show()

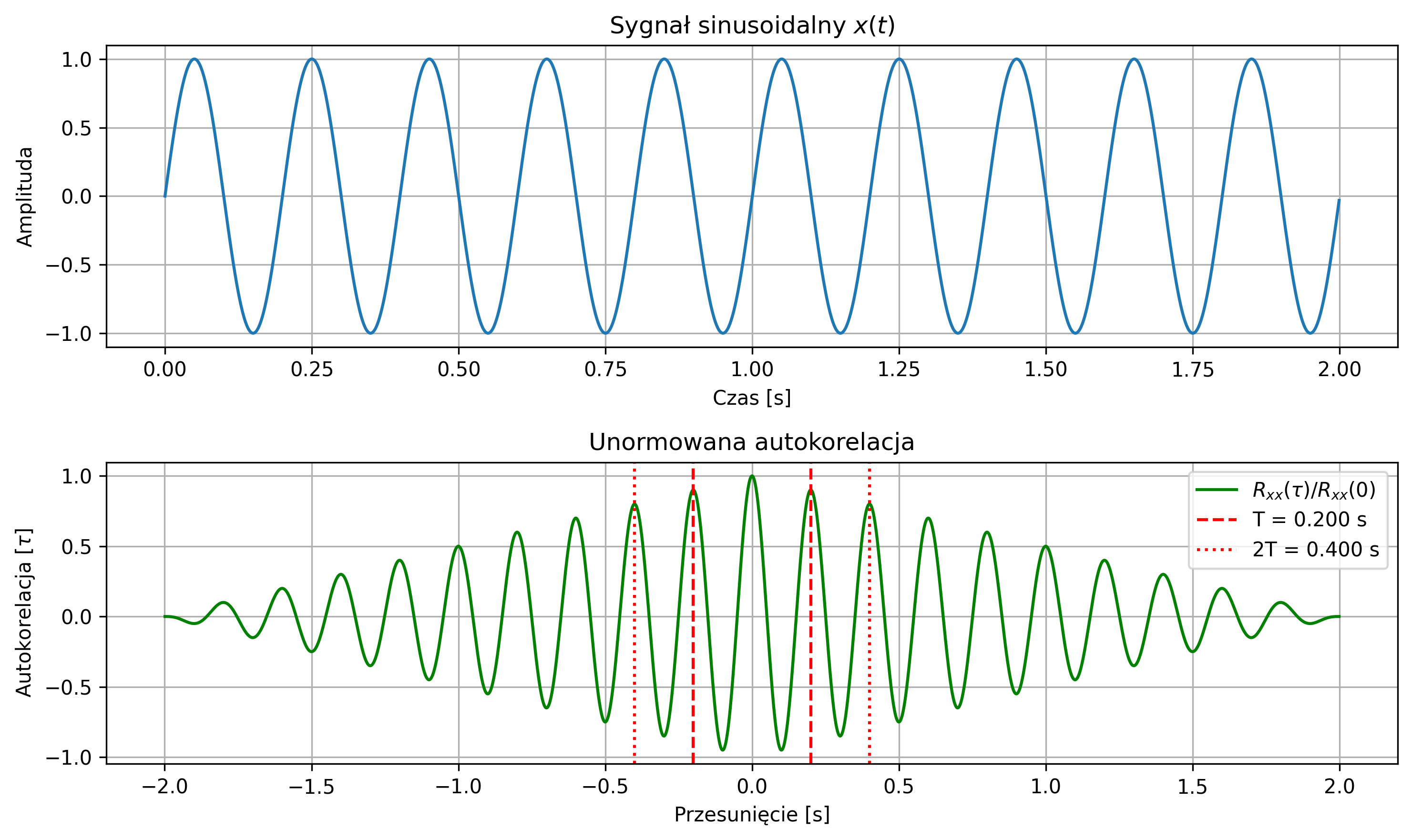

Wyznaczyć funkcję autokorelacji dla sygnału sinusoidalnego o amplitudzie A = 1 , częstotliwości sygnału f = 5 Hz i zerowego przesunięcia fazowego.


import numpy as np
import matplotlib.pyplot as plt
from scipy.signal import correlate, correlation_lags

# Parametry
fs = 1000         # częstotliwość próbkowania [Hz]
A = 1             # amplituda sygnału
f = 5             # częstotliwość sygnału [Hz]
T = 1 / f         # okres [s]
t = np.arange(0, 2, 1/fs)
x = A * np.sin(2 * np.pi * f * t)

# Autokorelacja
R_xx = correlate(x, x, mode='full')
lags = correlation_lags(len(x), len(x), mode='full') / fs

# Normalizacja (opcjonalnie)
R_xx = R_xx / np.max(R_xx)

# Wykresy
fig, axs = plt.subplots(2, 1, figsize=(10, 6))

# Sygnał
axs[0].plot(t, x)
axs[0].set_title(f'Sygnał sinusoidalny $x(t)$')
axs[0].set_xlabel('Czas [s]')
axs[0].set_ylabel('Amplituda')
axs[0].grid(True)

# Autokorelacja
axs[1].plot(lags, R_xx, color='green', label=r"$R_{{xx}}(τ) / R_{{xx}}(0)$")
axs[1].axvline(T, color='r', linestyle='--', label=f'T = {T:.3f} s')
axs[1].axvline(2*T, color='r', linestyle=':', label=f'2T = {2*T:.3f} s')
axs[1].axvline(-T, color='r', linestyle='--')
axs[1].axvline(-2*T, color='r', linestyle=':')
axs[1].set_title('Unormowana autokorelacja')
axs[1].set_xlabel('Przesunięcie [s]')
axs[1].set_ylabel(rf'Autokorelacja $[\tau]$')
axs[1].grid(True)
axs[1].legend(loc='upper right')

plt.tight_layout()
plt.show()
Unormowana funkcja autokorelacji powstaje przez podzielenie wartości funkcji autokorelacji przez energię sygnału, tak że dla zerowego przesunięcia, wartość autokorelacji przyjmuje wartość maksymalną, równą 1.

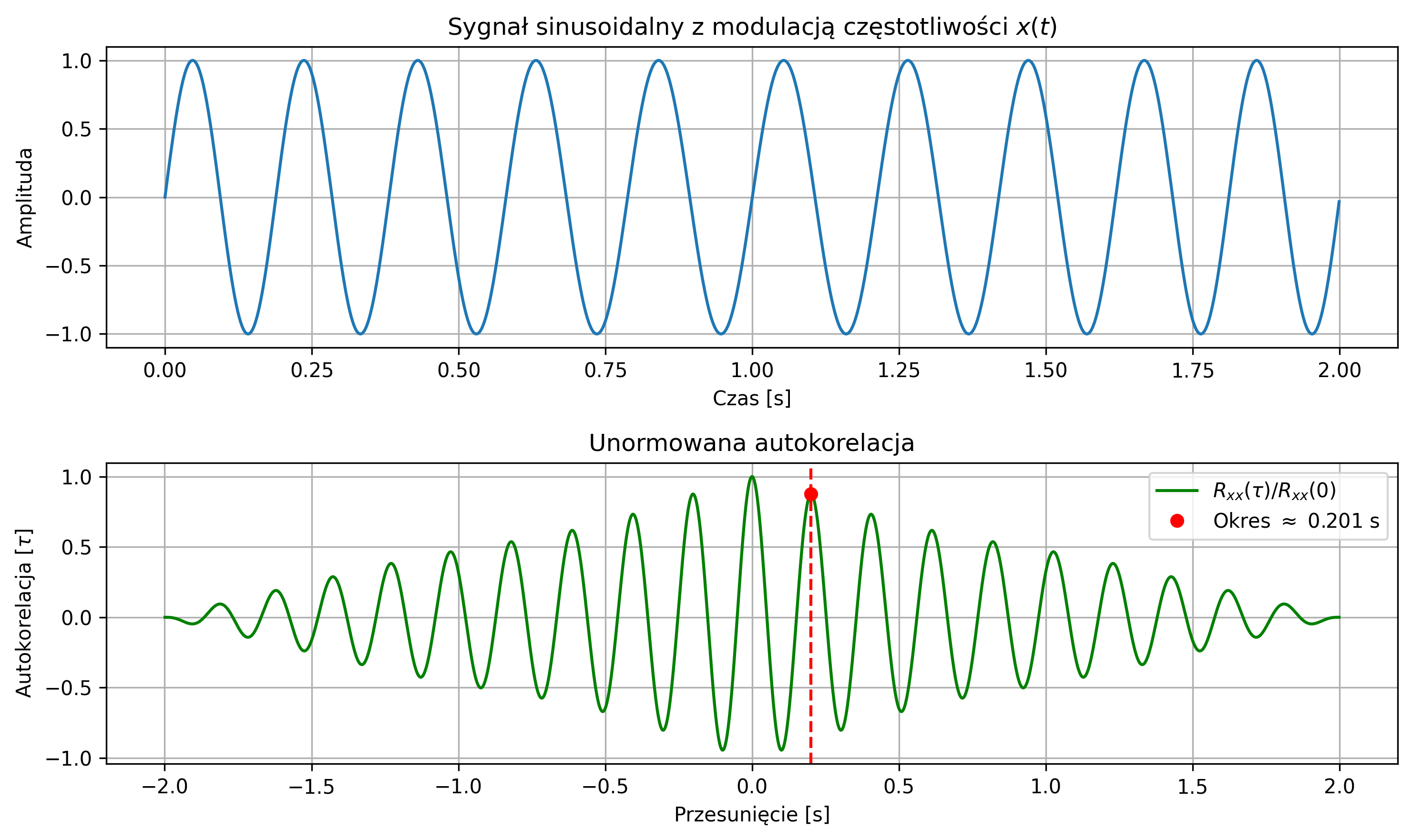

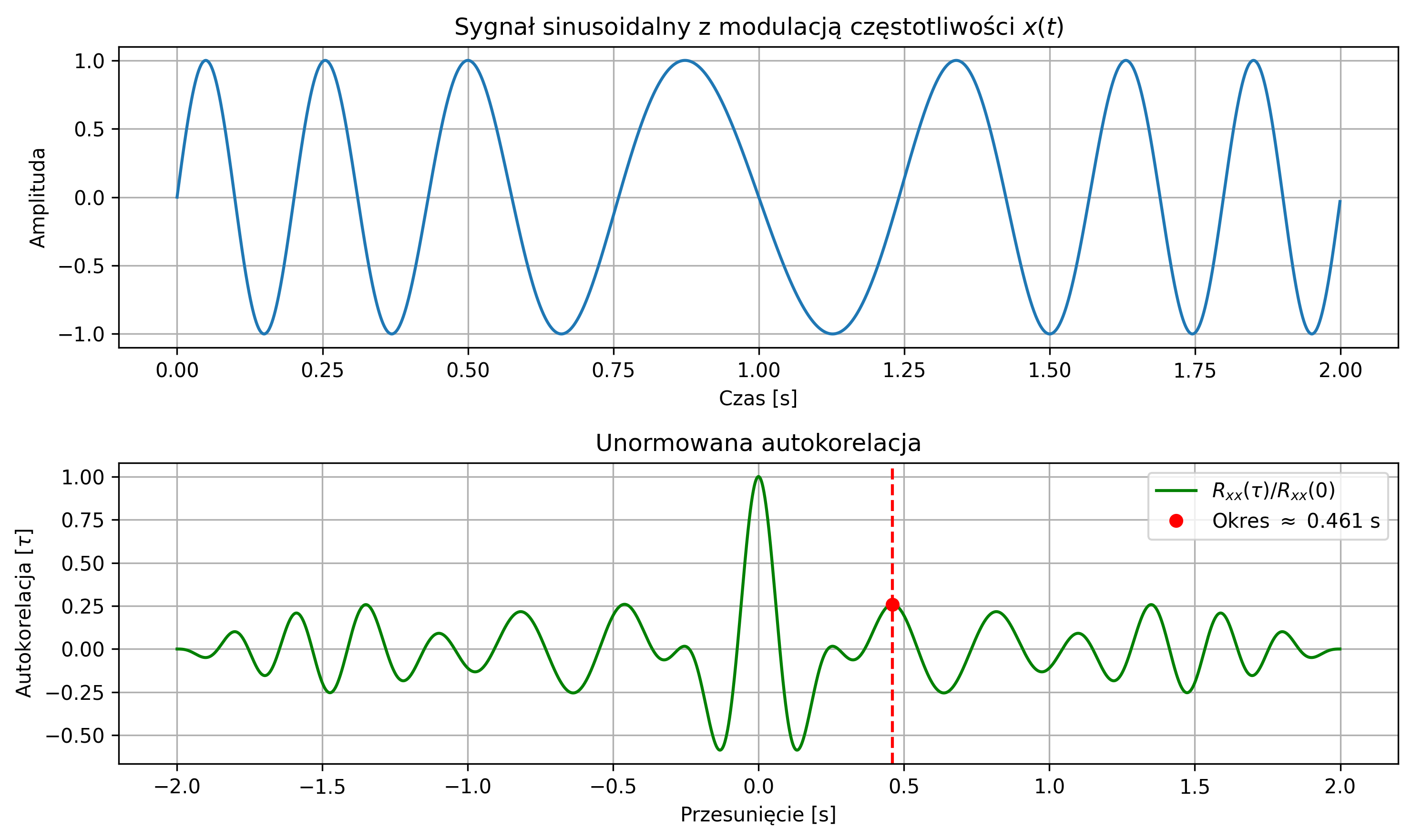

Wyznaczyć funkcję autokorelacji sygnału sinusoidalnego z modulowaną częstotliwością. Przyjąć amplitudę sygnału A=1 , częstotliwość sygnału (częstotliwość nośna) f = 3.5 Hz, częstotliwość modulacji f_m = 0.5 Hz i głębokość modulacji \beta = 0.5 .


import numpy as np
import matplotlib.pyplot as plt
from scipy.signal import correlate, correlation_lags
from scipy.signal import find_peaks

# Parametry
fs = 1000         # częstotliwość próbkowania [Hz]
A = 1             # amplituda sygnału
f = 3.5           # częstotliwość sygnału [Hz] (częstotliwość nośna sygnału modulowanego)
                  # czyli spodziewany okres wynosi w przybliżeniu 0.286 s
T = 1 / f         # okres [s]
t = np.arange(0, 2, 1/fs) # czas trwania sygnału

# Sygnał pseudookresowy: sinus z modulacją częstotliwości
beta = 0.5        # większa głębokość modulacji
fm = 0.5          # czętotliwość modulacji [Hz]
x = np.sin(2 * np.pi * (f * t + beta * np.sin(2 * np.pi * fm * t)))

# Autokorelacja
R_xx = correlate(x, x, mode='full')
lags = correlation_lags(len(x), len(x), mode='full') / fs

# Normalizacja (opcjonalnie)
R_xx = R_xx / np.max(R_xx)

# Szukamy pików po stronie dodatnich opóźnień
center = len(R_xx) // 2
search_range = R_xx[center+1:]  # pomijamy lag=0
lags_range = lags[center+1:]

peaks, properties = find_peaks(search_range, height=0.2, distance=int(0.05 * fs))
# wykryty pik ma mieć wartość co najmniej 0.2 - ignorujemy małe piki wynikające np. z szumu.
# minimalna odległość między pikami (w próbkach) - tu np. 0.05 * 1000 = 50 próbek,
# to chroni przed wykrywaniem zbyt blisko położonych pików.

# Szacowany okres
estimated_period = lags_range[peaks[0]] if len(peaks) > 0 else None

# Wykresy
fig, axs = plt.subplots(2, 1, figsize=(10, 6), sharex=False)

# Wykres 1: sygnał
axs[0].plot(t, x)
axs[0].set_title(f'Sygnał sinusoidalny z modulacją częstotliwości $x(t)$')
axs[0].set_xlabel('Czas [s]')
axs[0].set_ylabel("Amplituda")
axs[0].grid(True)

# Wykres 2: autokorelacja
axs[1].plot(lags, R_xx, label=r'$R_{{xx}}(τ) / R_{{xx}}(0)$', color='green')
if estimated_period is not None:
    axs[1].plot(estimated_period, R_xx[center + peaks[0]], 'ro',
                label=fr'Okres $\approx$ {estimated_period:.3f} s')
    axs[1].axvline(estimated_period, color='red', linestyle='--')
axs[1].set_title('Unormowana autokorelacja')
axs[1].set_xlabel('Przesunięcie [s]')
axs[1].set_ylabel(rf'Autokorelacja $[\tau]$')
axs[1].legend()
axs[1].grid(True)

plt.tight_layout()
plt.show()

# Informacja tekstowa
if estimated_period is not None:
    print(f'Szacowana długość powtarzającego się fragmentu: {estimated_period:.3f} sekundy')
else:
    print("Nie wykryto okresu")
Zauważmy, że szacowany okres jest różny od 1/3.5 \approx 0.286 s, mimo ustawienia częstotliwości sygnału na f = 3.5 Hz. Sygnał nie ma jednej częstotliwości – zmienia się ona w czasie. Autokorelacja wykrywa dominujący okres powtarzalności, który może pochodzić z modulacji ( 1/f_m ) albo ich kombinacji. Dlatego wykryty okres wynosi w przybliżeniu 0.461 s zamiast 0.286 s – powtarzalny fragment sygnału jest dłuższy niż oczekiwaliśmy.

Możliwymi rozwiązaniami tego problemu są:
  • znaczące zmniejszenie głębokości modulacji \beta , by sygnał był mniej „zniekształcony”,
  • zwiększenie częstotliwości nośnej,
  • zamiast brania całości sygnału z modulacją, wziąć tylko krótki fragment, w którym częstotliwość się nie zmienia zbyt mocno.
Zwiększenie częstotliwości nośnej do 5 Hz oraz zmniejszenie głębokości modulacji \beta do poziomu 0.1 spowodowało wykrycie prawidłowego okresu, wynoszącego \approx 0.2 .
Wyznaczyć funkcję autokorelacji zespolonego sygnału sinusoidalnego z modulacją amplitudy
z(t) = \bigl(1 + 0.5\cos(2\pi f_m t)\bigr)e^{j2\pi f t}

Przyjąć częstotliwość nośną 50 Hz i częstotliwość modulacji 5 Hz. Obliczyć moc i energię sygnału.


import numpy as np
import matplotlib.pyplot as plt
from scipy.signal import correlate, correlation_lags

# Parametry czasu
fs = 500
T = 1
t = np.linspace(0, T, int(fs*T), endpoint=False)

# Parametry sygnału
f = 50    # częstotliwość nośna [Hz]
fm = 5    # częstotliwość modulacji [Hz]

# Sygnał zespolony z modulacją amplitudy
envelope = 1 + 0.5 * np.cos(2 * np.pi * fm * t)    # obwiednia
z = envelope * np.exp(1j * 2 * np.pi * f * t)

# Obliczanie mocy i energii
dt = 1 / fs
power = np.mean(np.abs(z)**2)
energy = np.sum(np.abs(z)**2) * dt

# Autokorelacja
corr = correlate(z, z, mode='full') * dt
lags = correlation_lags(len(z), len(z), mode='full') / fs
corr /= np.max(np.abs(corr))  # normalizacja

# Wyniki
print(f'Moc: {power:.4f}')
print(f'Energia: {energy:.4f}')

# Wykres
fig, axs = plt.subplots(2, 1, figsize=(10, 5), sharex=False)

# Sygnał zespolony: Re i Im
axs[0].plot(t, z.real, label='Re{z(t)}')
axs[0].plot(t, z.imag, '--', label='Im{z(t)}')
axs[0].set_title('Sygnał zespolony z modulacją amplitudy')
axs[0].set_xlabel('Czas [s]')
axs[0].set_ylabel('Amplituda')
axs[0].legend(loc='upper right')
axs[0].grid(True)

# Autokorelacja
axs[1].plot(lags, corr.real, label=rf'Re$[R(\tau)]$')
axs[1].plot(lags, corr.imag, '--', label=rf'Im$[R(\tau)]$')
axs[1].set_title('Zespolona funkcja autokorelacji')
axs[1].set_xlabel('Opóźnienie [s]')
axs[1].set_ylabel(rf'Autokorelacja $[\tau]$')
axs[1].legend()
axs[1].grid(True)

plt.tight_layout()
plt.show()

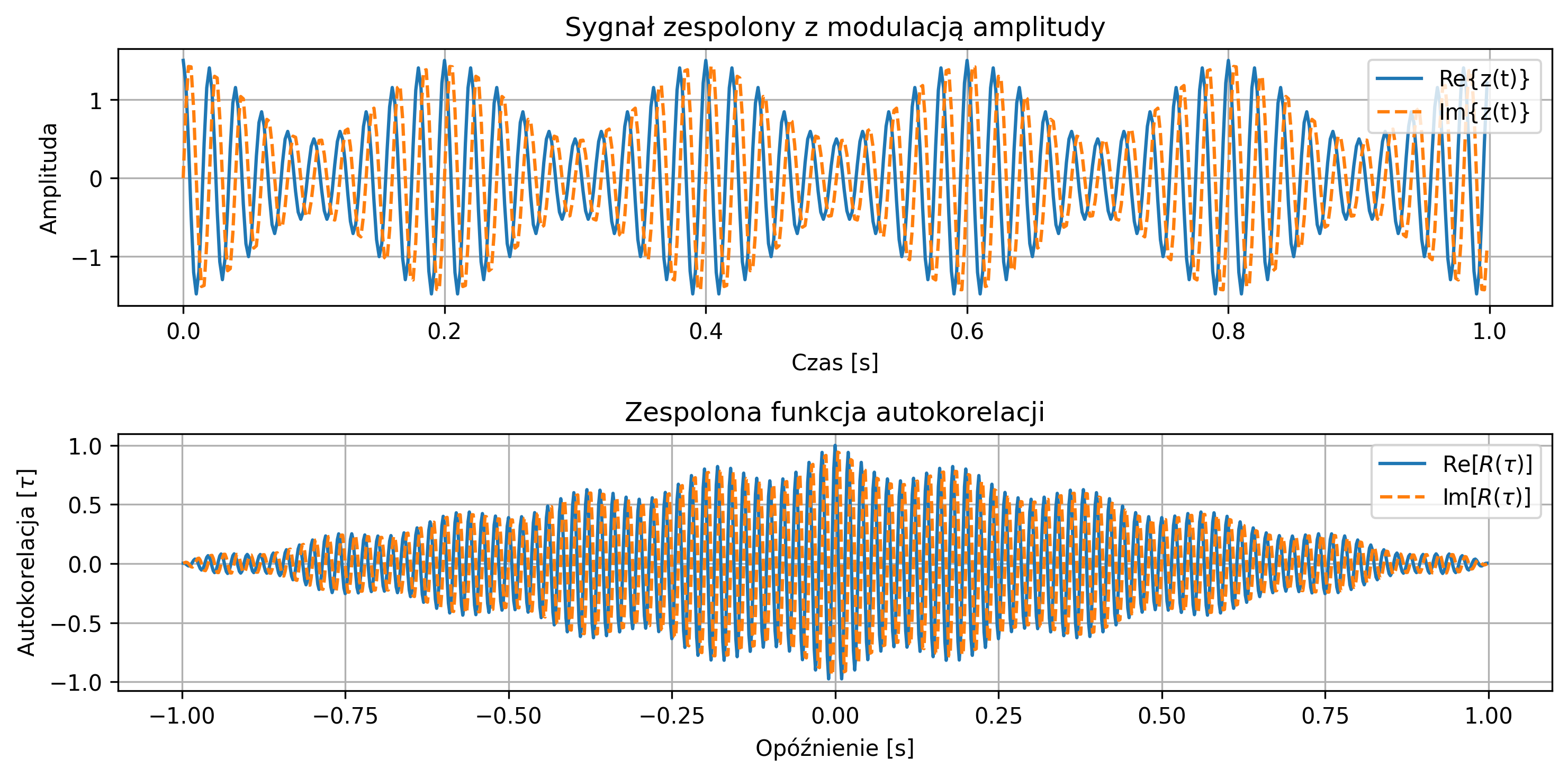

Jest to przykład zmodulowanego sygnału nośnego, gdzie obwiednia zmienia się w czasie – amplituda sygnału zmienia się sinusoidalnie. Autokorelacja ujawnia powtarzalny charakter modulacji. Energia sygnału jest skończona, gdyż całkujemy po skończonym przedziale (1s), podobne moc sygnału – obwiednia jest ograniczona i sygnał jest okresowy.
