Podręcznik: Rozmyty regulator trójpołożeniowy

Wstęp do logiki rozmytej

4. Przykłady regulatorów rozmytych

4.3. Rozmyty regulator trójpołożeniowy

Jeśli zwiększymy liczbę wartości rozmytych: wejścia i wyjścia do trzech i rozszerzymy tabelę reguł regulatora P, to analogicznie jak dla regulatora dwustawnego możemy uzyskać regulator trójpołożeniowy (trójstawny). W Tab. 8 przedstawiono tabelę sterowań dla takiego regulatora, a przykład jego projektu na Rys. 33.

Tabela 8: Tabela sterowań rozmytych regulatora trójpołożeniowego.
Reguła	$e$	$y$
1	$N$	$N_s$
2	$Z$	$Z_s$
3	$P$	$P_s$

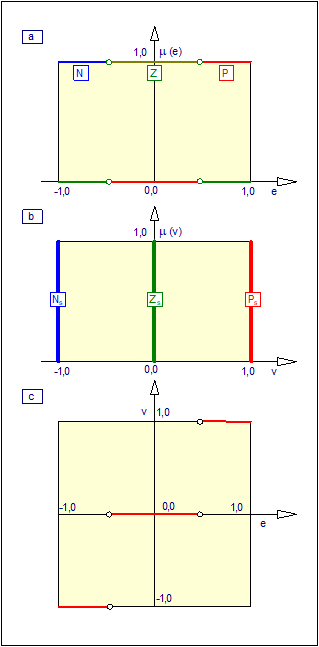

Rys. 33. Projekt rozmytego regulatora trójstawnego.
a) Funkcje przynależności wejścia $e$
b) Funkcje przynależności wyjścia $v$
c) Funkcja sterowania

Rys. 33. Projekt rozmytego regulatora trójstawnego.
a) Funkcje przynależności wejścia $e$
b) Funkcje przynależności wyjścia $v$
c) Funkcja sterowania
