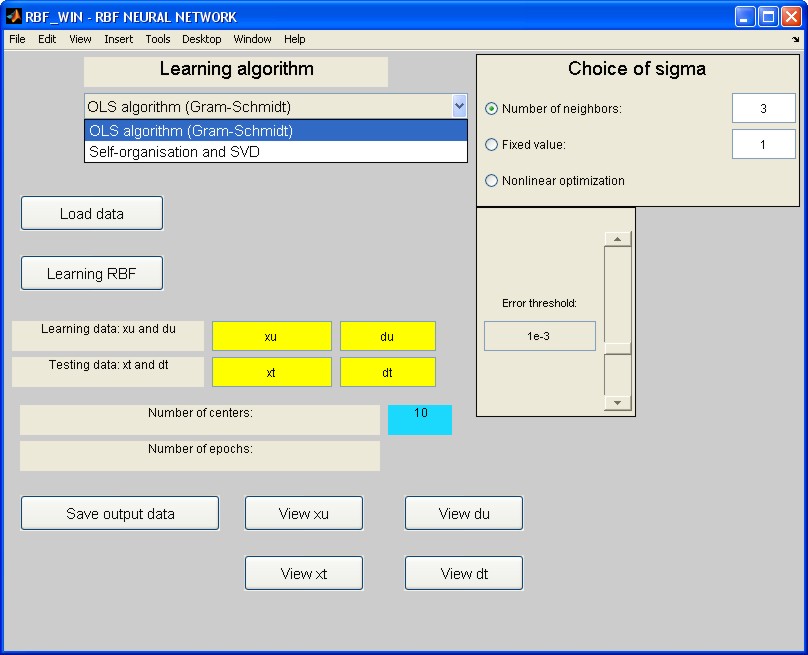

Algorytm uczenia sieci RBF wykorzystujący zarówno samoorganizację jak i ortogonalizację Grama-Schmidta został zaimplementowany w środowisku Matlab jako pakiet programów RBF. Wywołanie następuje poprzez napisanie nazwy programu głównego RBF_win w oknie komend Matlaba. Pojawia się wówczas menu programu w postaci przedstawionej na rys. 4.3, ułatwiające posługiwanie się programem.

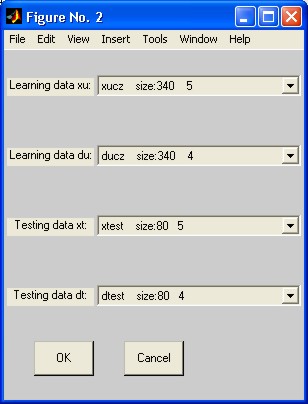

W pierwszej kolejności należy wczytać dane uczące i testujące korzystając z przycisków Learning data oraz Testing data. Zmienne $xu$  i $xt$ oznaczają macierze zawierające wektory wierszowe $\mathbf{x}$ danych wejściowych użytych odpowiednio w uczeniu i testowaniu sieci. Zmienne  $du$  i $dt$oznaczają stowarzyszone z nimi wartości sygnałów wartości zadanych na wyjściu sieci (zbiór wektorów $\mathbf{d}$). Można również zadać wielkości uczące i testujące zgromadzone w pliku, korzystając z przycisku Load data. Uaktywnienie tego przycisku otwiera okno wczytywania danych (rys. 4.4), które umożliwia wybór odpowiednich zmiennych, zapisanych wcześniej w pliku przez użytkownika ( $xucz = xu, xtest=xt, ducz=du, dtest=dt$).

W chwili obecnej w programie zaimplementowany jest algorytm uczący OLS Grama-Schmidta oraz algorytm podstawowy oparty na samoorganizacji i dekompozycji SVD, omówione w punktach poprzednich. Do wyboru konkretnego algorytmu służy pole Learning algorithm, przy czym możliwe jest dołączenie dowolnego innego programu uczącego. Przed uruchomieniem procesu uczenia należy wybrać wartość tolerancji $\rho$ (przycisk Error threshold) oraz sposób określania szerokości funkcji radialnej $\sigma$ (pole Choice of sigma). Możliwe jest automatyczne ustalanie wartości $\sigma$ na podstawie odległości od podanej przez użytkownika liczby najbliższych sąsiadów (opcja Number of neighbors), przyjęcie wartości stałej podanej przez użytkownika (opcja Fixed value) lub wykorzystanie optymalizacji nieliniowej (opcja Nonlinear optimization) dobierającej szerokość funkcji radialnej poprzez jej optymalizację gwarantującą najlepsze dopasowanie do danych uczących (ta opcja działa skutecznie jedynie przy małej liczbie centrów). Wciśnięcie przycisku Learning RBF uruchamia główny proces uczenia sieci. W jego wyniku wyświetlana jest aktualna liczba wygenerowanych centrów (Number of centers). Jednocześnie następuje automatyczne testowanie wytrenowanej sieci na danych uczących, a wynik przekazywany do przestrzeni roboczej Matlaba jako zmienna $y$. Pojawi się wówczas również dodatkowy przycisk Testing RBF umożliwiający testowanie wytrenowanej sieci na danych testujących nie uczestniczących w uczeniu. Wynik testowania przekazywany jest do przestrzeni roboczej Matlaba również jako zmienna y. Program umożliwia zapamiętanie zarówno sygnałów wyjściowych sieci w pliku (przycisk Save output data) jak i całej struktury oraz parametrów wytrenowanej sieci (przycisk Save network) do jej przyszłego wczytania (przycisk Load network). Rola użytkownika programu sprowadza się do przygotowania danych uczących oraz wyboru parametrów uczenia. Dodatkowo w przypadku danych jednowymiarowych możliwa jest wizualizacja graficzna danych uczących i testujących. Do tego celu służą przyciski View xlearn, View dlearn, View xtest oraz View dtest wyświetlające wykresy odpowiednich sygnałów przy wykorzystaniu funkcji graficznych Matlaba
